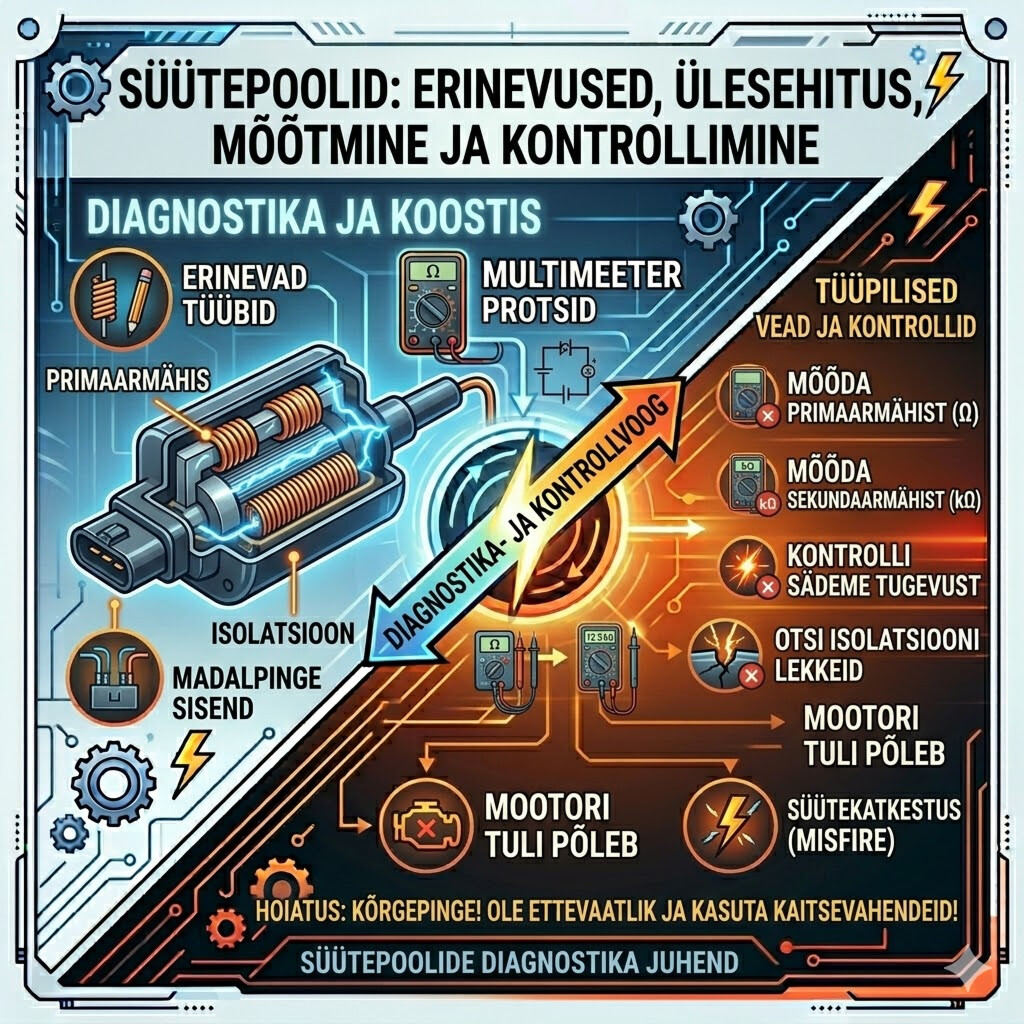

Uždegimo ritė yra vienas svarbiausių benzininio variklio uždegimo sistemos komponentų. Jos užduotis – žemą akumuliatoriaus arba uždegimo sistemos įtampą paversti labai aukšta įtampa, galinčia sukurti kibirkštį tarp uždegimo žvakės elektrodų. Be stiprios ir tinkamu momentu atsirandančios kibirkšties kuro ir oro mišinys tinkamai nedega, todėl variklis gali veikti netolygiai, prarasti galią, didinti degalų sąnaudas arba visai neužsivesti.

Nors uždegimo ritės veikimo principas daugelyje sistemų yra panašus, uždegimo ričių konstrukcija ir valdymas bėgant metams labai keitėsi. Senuose automobiliuose buvo naudojama viena didelė cilindrinė uždegimo ritė ir skirstytuvas, o naujesnėse transporto priemonėse dažnai kiekvienas cilindras turi atskirą uždegimo ritę. Motocikluose, vejapjovėse, keturračiuose ir mažuose varikliuose uždegimo sistema gali būti visai kitokio – magneto arba CDI – tipo.

Toliau išsamiai apžvelgsime, kokių uždegimo ričių būna, kaip jos sukonstruotos, kuo jos skiriasi ir kaip jas matuoti bei tikrinti.

---

1. Kas yra uždegimo ritė?

Uždegimo ritė iš esmės yra aukštos įtampos transformatorius. Ji paprastai susideda iš dviejų apvijų:

  • 1. Pirminė apvija – žemos įtampos apvija, paprastai maitinama 12 V įtampa arba uždegimo valdymo modulio.
  • 2. Antrinė apvija – aukštos įtampos apvija, kurioje susidaro dešimčių tūkstančių voltų įtampa.

Kai per pirminę apviją teka srovė, uždegimo ritės šerdyje susidaro magnetinis laukas. Kai srovė staiga nutraukiama, magnetinis laukas suyra, o antrinėje apvijoje indukuojama aukšta įtampa. Ši aukšta įtampa keliauja į uždegimo žvakę ir sukuria kibirkštį.

Tipinė uždegimo ritė gali pagaminti apie 15 000–40 000 V, kai kuriais atvejais ir daugiau. Realiai reikalinga įtampa priklauso nuo daugelio veiksnių:

  • uždegimo žvakės elektrodų tarpo,
  • slėgio cilindre,
  • kuro ir oro mišinio sudėties,
  • uždegimo žvakės būklės,
  • aukštos įtampos laidų būklės,
  • variklio apkrovos,
  • uždegimo sistemos tipo.

---

2. Pagrindinė uždegimo ritės konstrukcija

Nors uždegimo ričių forma gali skirtis, dauguma jų susideda iš šių dalių:

  • pirminės apvijos,
  • antrinės apvijos,
  • geležinės arba feritinės šerdies,
  • izoliacinės medžiagos,
  • korpuso,
  • žemos įtampos gnybtų,
  • aukštos įtampos išėjimo,
  • kai kuriais atvejais integruoto uždegimo valdymo modulio, vadinamo igniter,
  • kai kuriais atvejais elektroninės valdymo grandinės.

Pirminė apvija

Pirminė apvija pagaminta iš storesnio laido ir turi nedaug vijų. Jos varža paprastai yra maža, dažnai mažesnė nei keli omai. Kai kurių uždegimo ričių pirminės apvijos varža gali būti, pavyzdžiui, 0,3–3 Ω.

Per pirminę apviją valdoma srovė. Kai srovė didėja, energija kaupiama magnetiniame lauke. Kuo tiksliau ir stipriau valdoma ši srovė, tuo geriau veikia uždegimo sistema.

Antrinė apvija

Antrinė apvija pagaminta iš daug plonesnio laido ir turi labai daug vijų. Jos varža yra didesnė, dažnai kelių tūkstančių omų eilės. Pavyzdžiui, antrinės apvijos varža gali būti nuo 5 kΩ iki 20 kΩ, o kai kurių ričių – ir didesnė.

Antrinėje apvijoje susidaro aukšta įtampa, kuri nukreipiama į uždegimo žvakę.

Šerdis

Šerdis sustiprina magnetinį lauką. Ji gali būti pagaminta iš geležies arba ferito. Šerdies forma ir medžiaga turi įtakos uždegimo ritės efektyvumui, kaitimui ir kibirkšties stiprumui.

Izoliacija

Uždegimo ritė turi atlaikyti labai aukštą įtampą. Todėl apvijos padengiamos izoliacija, o ritės viduje naudojama alyva, derva arba epoksidinė medžiaga. Jei izoliacija sensta, suskyla arba pažeidžiama karščio, aukšta įtampa gali pradėti pramušti netinkamoje vietoje.

---

3. Pagrindiniai uždegimo ričių tipai

3.1. Klasikinė cilindrinė uždegimo ritė

Senesnėse transporto priemonėse dažniausiai būdavo viena didelė cilindrinė uždegimo ritė, sujungta su uždegimo skirstytuvu. Skirstytuvas tinkamu momentu nukreipdavo aukštą įtampą į atitinkamo cilindro uždegimo žvakę.

Požymiai:

  • viena uždegimo ritė visam varikliui,
  • aukšta įtampa keliauja į skirstytuvą,
  • iš skirstytuvo žvakių laidai eina į cilindrus,
  • naudojama senesnėse transporto priemonėse, traktoriuose ir kitoje technikoje.

Privalumai:

  • paprasta konstrukcija,
  • nebrangi,
  • lengva matuoti ir keisti.

Trūkumai:

  • skirstytuvas ir skirstytuvo dangtelis gali susidėvėti,
  • yra daug uždegimo laidų,
  • aukštos įtampos nuostoliai didesni,
  • tikslumas ir patikimumas prastesni nei naujesnėse sistemose.

---

3.2. Uždegimo ričių blokas be skirstytuvo, arba coil pack

Uždegimo sistemose be skirstytuvo dažnai naudojamas uždegimo ričių blokas, kurio viduje yra kelios uždegimo ritės. Viena ritė gali aptarnauti du cilindrus. Tokia sistema dažnai vadinama wasted spark sistema.

Pavyzdžiui, keturių cilindrų variklyje gali būti vienas uždegimo ričių blokas su dviem ritėmis:

  • viena ritė cilindrams 1 ir 4,
  • kita ritė cilindrams 2 ir 3.

Kibirkštis atsiranda vienu metu dviejuose cilindruose: viename vyksta darbo taktas, kitame išmetimo takto metu atsiranda „tuščioji kibirkštis“.

Privalumai:

  • nereikia skirstytuvo,
  • mažiau mechaninių dėvimų dalių,
  • geresnis patikimumas nei sistemoje su skirstytuvu,
  • lengviau valdyti elektroniniu būdu.

Trūkumai:

  • vienos ritės gedimas gali paveikti du cilindrus,
  • aukštos įtampos laidai vis dar yra,
  • kai kuriais atvejais gedimo paieška sudėtingesnė.

---

3.3. Uždegimo ritė ant žvakės, arba coil-on-plug / COP

Naujesniuose benzininiuose varikliuose labai paplitęs sprendimas, kai kiekvienas cilindras turi savo uždegimo ritę tiesiai ant uždegimo žvakės. Tai vadinama coil-on-plug, arba COP sistema.

Požymiai:

  • kiekvienas cilindras turi atskirą uždegimo ritę,
  • žvakių laidų nėra arba jie labai trumpi,
  • uždegimo ritė yra tiesiai ant uždegimo žvakės,
  • valdymas vyksta per variklio valdymo bloką.

Privalumai:

  • labai tikslus uždegimo valdymas,
  • mažesni aukštos įtampos nuostoliai,
  • nėra ilgų žvakių laidų,
  • paprastesnė diagnostika pagal cilindrus,
  • geresnis tinkamumas šiuolaikiniams varikliams.

Trūkumai:

  • uždegimo ritės dirba karštoje aplinkoje,
  • drėgmė ir alyva žvakės šulinyje gali sugadinti ritę,
  • kiekvienam cilindrui reikia atskiro brangaus komponento,
  • kai kuriose transporto priemonėse prieiga sudėtinga.

---

3.4. Pieštuko tipo uždegimo ritė

Pieštuko tipo uždegimo ritė yra viena iš COP sistemos formų. Tai ilga ir siaura uždegimo ritė, kuri giliai įsikiša į žvakės šulinį. Tokios ritės naudojamos daugelyje šiuolaikinių variklių.

Tipinės problemos:

  • guminio antgalio sutrūkinėjimas,
  • aukštos įtampos pramušimas į žvakės šulinio sienelę,
  • alyvos patekimas į žvakės šulinį,
  • dėl drėgmės atsirandantys uždegimo praleidimai,
  • pažeidimai dėl karščio.

---

3.5. Coil-near-plug

Kai kuriuose varikliuose uždegimo ritė yra ne tiesiai ant žvakės, o šalia jos. Iš uždegimo ritės į uždegimo žvakę eina trumpas aukštos įtampos laidas.

Privalumai:

  • uždegimo ritė gali būti ne taip stipriai veikiama karščio,
  • aukštos įtampos laidas trumpas,
  • priežiūra gali būti paprastesnė.

Trūkumai:

  • laidas vis tiek gali sugesti,
  • jungčių vietų daugiau nei COP sistemoje.

---

3.6. CDI uždegimo ritė

CDI reiškia Capacitor Discharge Ignition, arba kondensatoriaus iškrovos uždegimo sistemą. Ji plačiai naudojama motocikluose, motoroleriuose, keturračiuose, vejapjovėse, valčių varikliuose ir kituose mažuose varikliuose.

CDI sistemoje kondensatorius įkraunamas iki aukštos įtampos ir greitai iškraunamas į uždegimo ritės pirminę apviją. Uždegimo ritė šią įtampą paverčia dar aukštesne.

Skirtumas nuo įprasto indukcinio uždegimo:

  • indukcinė sistema energiją kaupia uždegimo ritės magnetiniame lauke,
  • CDI sistema energiją kaupia kondensatoriuje,
  • CDI kibirkštis yra labai greita ir trumpa,
  • gerai tinka aukštoms apsukoms ir mažiems varikliams.

Svarbu: CDI uždegimo ritė gali netikti įprastai 12 V indukcinei uždegimo sistemai ir atvirkščiai.

---

3.7. Magneto uždegimo ritės

Mažuose varikliuose dažnai naudojamas magneto uždegimas. Ten smagračio magnetas uždegimo ritėje sukuria reikalingą energiją. Tokiai sistemai ne visada reikia akumuliatoriaus.

Naudojimo sritys:

  • vejapjovės,
  • trimeriai,
  • grandininiai pjūklai,
  • maži keturračiai,
  • generatoriai,
  • senesni motociklai.

Magneto uždegimo ritėje taip pat gali būti elektronikos, kuri nustato uždegimo momentą ir tinkamu laiku nutraukia srovę.

---

4. Indukcinė uždegimo sistema ir CDI – svarbus skirtumas

Tikrinant uždegimo ritę reikia suprasti, kokioje sistemoje ji naudojama.

Indukcinė uždegimo sistema

Ji naudojama daugumoje transporto priemonių. Akumuliatoriaus 12 V įtampa maitina uždegimo ritės pirminę apviją. Variklio valdymo blokas arba uždegimo modulis įjungia ir išjungia pirminę srovę.

Tipiška:

  • 12 V maitinimas,
  • pirminės srovės valdymas tranzistoriumi,
  • ilgesnis įkrovimo laikas, arba dwell,
  • stipri ir palyginti ilga kibirkštis.

CDI uždegimo sistema

CDI atveju ritė neveikia taip pat. Į uždegimo ritės pirminę apviją iš kondensatoriaus paduodamas trumpas aukštos įtampos impulsas. Todėl pirminės apvijos varža ir konstrukcija taip pat yra kitokia.

Tipiška:

  • greita ir trumpa kibirkštis,
  • tinka mažiems varikliams ir aukštoms apsukoms,
  • uždegimo ritės varžos gali skirtis nuo įprastos automobilinės ritės,
  • netinkama ritė gali neleisti sistemai veikti.

---

5. Uždegimo ritės gedimo simptomai

Uždegimo ritės gedimas gali pasireikšti įvairiais būdais. Kartais variklis visai neveikia, kartais problema pasireiškia tik esant apkrovai arba įšilus.

Dažni simptomai

  • variklis praleidžia uždegimą,
  • variklis veikia netolygiai,
  • šaltas užsiveda, o šiltas – ne,
  • įšilęs pradeda trūkčioti,
  • greitėjant atsiranda trūkčiojimas,
  • varikliui trūksta galios,
  • padidėja degalų sąnaudos,
  • išmetamosios dujos kvepia benzinu,
  • uždegimo žvakė šlapia arba aprūkusi,
  • prietaisų skydelyje dega „Check Engine“ lemputė,
  • gedimų kodai, tokie kaip P0300, P0301, P0302 ir t. t.,
  • katalizatorius gali perkaisti,
  • transporto priemonė visai neužsiveda.

OBD gedimų kodai

Šiuolaikinėse transporto priemonėse, sugedus uždegimo ritei, dažnai būna išsaugoti uždegimo praleidimo gedimų kodai.

Pavyzdžiai:

  • P0300 – atsitiktiniai arba kelių cilindrų uždegimo praleidimai,
  • P0301 – 1 cilindro uždegimo praleidimas,
  • P0302 – 2 cilindro uždegimo praleidimas,
  • P0303 – 3 cilindro uždegimo praleidimas,
  • P0304 – 4 cilindro uždegimo praleidimas,
  • P0351–P0362 – uždegimo ritės pirminės / antrinės grandinės klaidos, priklausomai nuo cilindro ir gamintojo.

Svarbu suprasti, kad uždegimo praleidimo kodas ne visada reiškia uždegimo ritės gedimą. Tokį patį simptomą gali sukelti ir žvakė, purkštukas, kompresijos problema, vakuumo nuotėkis, laidynas arba variklio valdymo blokas.

---

6. Saugumas tikrinant uždegimo ritę

Uždegimo ritė veikia su labai aukšta įtampa. Nors srovės stipris mažas, elektros smūgis gali būti skausmingas ir tam tikrose situacijose pavojingas.

Saugos taisyklės

  • Nelaikyk plika ranka uždegimo ritės, žvakės laido ar uždegimo žvakės, kai variklis veikia.
  • Neatjunk uždegimo ritės jungties veikiant varikliui, jei gamintojas to neleidžia.
  • Netestuok kibirkšties taip, kad aukšta įtampa atsitiktinai šoktų į variklį ar valdymo bloką.
  • Naudok tinkamą kibirkšties testerį.
  • Laikyk aukštos įtampos laidus atokiau nuo kuro garų.
  • Neleisk uždegimo sistemai veikti be tinkamo kibirkščiai skirto įžeminimo, nes tai gali sugadinti uždegimo ritę arba valdymo modulį.
  • Jei variklyje yra dujų įranga arba kuro nuotėkis, būk ypač atsargus.

---

7. Vizuali uždegimo ritės patikra

Prieš matuojant verta atlikti išsamią vizualinę patikrą. Labai daug problemų yra matomos.

Patikrink šiuos dalykus

  • ar uždegimo ritės korpuse nėra įtrūkimų,
  • ar plastikas neišsilydęs arba neišsipūtęs,
  • ar nėra degėsių kvapo,
  • ar matyti aukštos įtampos pramušimo pėdsakų,
  • ar guminis antgalis nesutrūkinėjęs,
  • ar žvakės šulinyje nėra alyvos,
  • ar žvakės šulinyje nėra vandens arba drėgmės,
  • ar jungtis neoksiduota,
  • ar kontaktai nėra žali arba juodi,
  • ar laidai nenutrūkę arba nenutrinti,
  • ar uždegimo žvakė tinkama ir geros būklės.

Aukštos įtampos pramušimo pėdsakas gali atrodyti kaip plona juoda arba pilka linija ant ritės antgalio arba žvakės porceliano. Tai dažnai vadinama „carbon tracking“. Jei toks pėdsakas yra, kibirkštis gali keliauti pėdsaku į masę, o ne tarp žvakės elektrodų.

---

8. Uždegimo ritės matavimas multimetru

Multimetras yra paprasta pagalbinė priemonė, tačiau ji turi apribojimų. Varžos matavimas parodo tik tai, ar apvija visiškai nutrūkusi arba trumpai sujungta. Jis nebūtinai parodo gedimą, kuris pasireiškia esant aukštai įtampai, karščiui arba apkrovai.

Vis dėlto matavimas multimetru yra geras pirmas žingsnis.

---

9. Pirminės apvijos varžos matavimas

Pirminė apvija yra žemos įtampos pusė. Jos varža paprastai yra maža.

Kaip matuoti?

  • 1. Išjunk uždegimą.
  • 2. Atjunk uždegimo ritės jungtį.
  • 3. Jei įmanoma, nuimk uždegimo ritę nuo variklio.
  • 4. Nustatyk multimetrą į omų matavimo režimą.
  • 5. Išmatuok varžą tarp uždegimo ritės pirminių gnybtų.
  • 6. Palygink rezultatą su gamintojo duomenimis.

Tipinės vertės

Indukcinės uždegimo ritės pirminės apvijos varža gali būti maždaug:

  • 0,3–1,5 Ω šiuolaikinėse ritėse,
  • 1–3 Ω senesnėse ritėse,
  • 3 Ω arba daugiau kai kuriose sistemose su kontaktais,
  • CDI ritėse vertės gali būti kitokios.

Dėmesio matuojant mažą varžą

Kai matuojama labai maža varža, matavimo rezultatui gali turėti įtakos pačių multimetro laidų varža.

Pavyzdžiui, jei matavimo laidų varža yra 0,3 Ω, o tikroji ritės varža – 0,6 Ω, multimetras gali rodyti 0,9 Ω.

Prieš matuojant rekomenduojama sujungti multimetro antgalius tarpusavyje ir pažiūrėti, kiek rodo patys laidai. Šią vertę reikia atimti iš išmatuoto rezultato.

---

10. Antrinės apvijos varžos matavimas

Antrinė apvija yra aukštos įtampos pusė. Jos varža yra daug didesnė nei pirminės apvijos.

Kaip matuoti klasikinę ritę?

  • 1. Nustatyk multimetrą į kilo omų matavimo diapazoną.
  • 2. Vieną matavimo antgalį įdėk į aukštos įtampos išėjimą.
  • 3. Kitą matavimo antgalį pridėk prie atitinkamo pirminio gnybto arba kito aukštos įtampos išėjimo, priklausomai nuo ritės konstrukcijos.
  • 4. Palygink rezultatą su techniniais duomenimis.

Tipinės vertės

Antrinės apvijos varža gali būti maždaug:

  • nuo 5 kΩ iki 15 kΩ klasikinėse ritėse,
  • nuo 8 kΩ iki 20 kΩ daugelyje coil pack tipo ričių,
  • kai kuriose COP ritėse antrinės apvijos įprastai išmatuoti gali nepavykti,
  • ritėse su integruota elektronika multimetras gali rodyti neįprastus rezultatus.

Wasted spark ritės matavimas

Wasted spark sistemoje vienos apvijos galuose dažnai yra du aukštos įtampos išėjimai. Tokiu atveju antrinė apvija matuojama tarp dviejų žvakių laidų išėjimų.

Jei keturių cilindrų variklyje yra ričių blokas su išėjimais 1–4 ir 2–3, matuojama, pavyzdžiui:

  • tarp išėjimų 1 ir 4,
  • tarp išėjimų 2 ir 3.

Abu rezultatai turėtų būti panašūs.

---

11. Kodėl multimetro testas gali klaidinti?

Pagal multimetrą uždegimo ritė gali atrodyti tvarkinga, tačiau variklyje vis tiek neveikti. Priežasčių yra kelios:

  • izoliacija pramuša tik esant aukštai įtampai,
  • gedimas pasireiškia tik įšilus,
  • apvija nutrūksta veikiant vibracijai,
  • vidinė elektronika sugenda esant apkrovai,
  • ritė duoda silpną kibirkštį, nors varža normali,
  • drėgmė sukelia pramušimą tik tam tikromis sąlygomis.

Todėl uždegimo ritės nereikėtų vertinti vien tik pagal varžą. Varžos matavimas naudingas, bet tai nėra galutinis įrodymas.

---

12. Uždegimo ritės tikrinimas kibirkšties testeriu

Vienas praktiškiausių metodų yra kibirkšties testerio naudojimas. Kibirkšties testeris sukuria kontroliuojamą tarpą, per kurį kibirkštis turi peršokti.

Kodėl negalima tiesiog priglausti žvakės prie variklio?

Anksčiau kibirkštis būdavo tikrinama taip: žvakė išsukama, uždedama ant žvakės laido galo ir priglaudžiama prie variklio masės. Šiuolaikinėse transporto priemonėse tai nėra geriausias metodas, nes:

  • laisvame ore kibirkštį gali būti per lengva sukurti,
  • esant slėgiui cilindre kibirkštį sukurti daug sunkiau,
  • aukšta įtampa gali rasti netinkamą kelią ir sugadinti elektroniką,
  • testas neparodo tikrųjų uždegimo ritės galimybių.

Kaip naudoti kibirkšties testerį?

  • 1. Prijunk testerį prie uždegimo ritės arba žvakės laido.
  • 2. Kitą testerio galą tinkamai prijunk prie masės.
  • 3. Užvesk variklį arba pasuk starteriu.
  • 4. Stebėk kibirkšties stiprumą ir reguliarumą.
  • 5. Palygink cilindrus tarpusavyje.

Stipri kibirkštis paprastai yra melsva arba violetinė ir atsiranda reguliariai. Silpna gelsva kibirkštis gali rodyti problemą, tačiau vien spalva ne visada yra pakankamas vertinimas.

---

13. Uždegimo ričių keitimas vietomis tarp cilindrų

Automobiliuose su COP sistema vienas paprasčiausių diagnostikos metodų yra uždegimo ričių sukeitimas vietomis.

Pavyzdys:

  • Automobilis rodo gedimo kodą P0302, t. y. 2 cilindro uždegimo praleidimą.
  • 2 cilindro uždegimo ritę sukeiti su 4 cilindro uždegimo rite.
  • Ištrini gedimų kodus.
  • Atlieki bandomąjį važiavimą.
  • Jei gedimas persikelia į 4 cilindrą ir atsiranda P0304, uždegimo ritė greičiausiai yra sugedusi.
  • Jei gedimas lieka 2 cilindre, problemos reikia ieškoti žvakėje, purkštuke, kompresijoje arba laidyne.

Šis metodas labai naudingas, nes nereikalauja sudėtingų matavimo prietaisų.

---

14. Uždegimo žvakės vaidmuo uždegimo ritės gedimuose

Sugedusi arba netinkama uždegimo žvakė gali sugadinti uždegimo ritę. Jei žvakės elektrodų tarpas per didelis arba žvakė susidėvėjusi, uždegimo ritė turi gaminti didesnę įtampą. Tai padidina izoliacijos apkrovą ir gali sukelti pramušimą.

Patikrink uždegimo žvakę

  • Ar žvakė yra tinkamo tipo?
  • Ar elektrodų tarpas teisingas?
  • Ar žvakė susidėvėjusi?
  • Ar porceliane nėra įtrūkimų?
  • Ar žvakė alyvuota?
  • Ar žvakė aprūkusi?
  • Ar ant porceliano yra aukštos įtampos pėdsakų?

Keičiant uždegimo ritę dažnai protinga patikrinti arba pakeisti ir uždegimo žvakę. Nauja ritė su sena ir susidėvėjusia žvake gali greitai vėl būti pažeista.

---

15. Aukštos įtampos laidų tikrinimas

Jei sistemoje yra žvakių laidai, reikia patikrinti ir juos. Blogas žvakės laidas gali sukelti tokius pačius simptomus kaip sugedusi uždegimo ritė.

Tikrinimo metodai

  • vizuali patikra dėl įtrūkimų,
  • veikiančio variklio stebėjimas tamsoje dėl pramušimų,
  • varžos matavimas,
  • laidų palyginimas tarpusavyje,
  • vandens purškimas purkštuvu, kad būtų rastas drėgmei jautrus pramušimas.

Varžos matavimas

Žvakių laidų varža priklauso nuo laido tipo ir ilgio. Kai kuriuose varžiniuose laiduose gali būti keli kilo omai vienam metrui. Svarbu lyginti su gamintojo duomenimis arba tarpusavyje lyginti panašaus ilgio laidus.

Jei vienas laidas labai skiriasi nuo kitų, jis kelia įtarimų.

---

16. Maitinimo ir valdymo signalo tikrinimas

Šiuolaikinė uždegimo ritė neveikia viena pati. Jai turi būti tinkamas maitinimas, masė ir valdymo signalas.

COP ritės jungtyje gali būti

  • 12 V maitinimas,
  • masė,
  • valdymo signalas iš variklio valdymo bloko,
  • kai kuriais atvejais grįžtamojo ryšio signalas,
  • integruoto uždegimo modulio jungtys.

Kai kurios uždegimo ritės turi 2 laidus, kai kurios 3, kai kurios 4 arba daugiau.

Patikrink maitinimą

  • 1. Įjunk uždegimą.
  • 2. Jungtyje pamatuok, ar į uždegimo ritę ateina akumuliatoriaus įtampa.
  • 3. Patikrink saugiklius ir reles.
  • 4. Jei maitinimo nėra, gedimas nebūtinai yra ritėje.

Patikrink masę

Bloga masė gali sukelti silpną arba dingusią kibirkštį. Išmatuok įtampos kritimą masės grandinėje arba patikrink jungtį multimetru ir apkrovos lempute.

Patikrink valdymo signalą

Valdymo signalui tikrinti geriausiai tinka osciloskopas arba specialus diagnostikos prietaisas. Įprastu multimetru greitą impulsą gali būti sunku pamatyti.

---

17. Uždegimo ritės tikrinimas osciloskopu

Osciloskopas yra tiksliausias įrankis uždegimo sistemai analizuoti. Juo galima stebėti pirminės ir antrinės įtampos bangų formas, o kai kuriais atvejais ir srovės kilimą.

Ką galima pamatyti osciloskopu?

  • pirminės įtampos kilimą,
  • pirminės srovės augimą,
  • dwell laiką,
  • kibirkšties degimo laiką,
  • uždegimo įtampą,
  • antrinės įtampos elgseną,
  • apvijos prisotinimą,
  • pertrūkius,
  • valdymo bloko signalą,
  • dėl ritės perkaitimo atsirandančias anomalijas.

Pirminės srovės rampa

Indukcinėje uždegimo sistemoje pirminė srovė auga per tam tikrą laiką. Jei srovės kilimas neteisingas, priežastis gali būti:

  • uždegimo ritėje,
  • maitinimo įtampoje,
  • masės jungtyje,
  • valdymo modulyje,
  • variklio valdymo bloke.

Kibirkšties degimo laikas

Kibirkšties degimo laikas rodo, kiek laiko kibirkštis išlieka tarp žvakės elektrodų. Jei jis per trumpas arba nestabilus, problema gali būti žvakėje, ritėje, mišinyje arba cilindro mechaninėje būklėje.

---

18. Uždegimo ritės gedimai, atsirandantys įkaitus

Labai dažna situacija, kai uždegimo ritė veikia šalta, bet įšilusi pradeda streikuoti.

Kodėl taip nutinka?

  • apvijos laidas nuo karščio plečiasi,
  • atsiveria vidinis nutrūkimas,
  • izoliacija susilpnėja,
  • elektronikos modulis perkaista,
  • epoksidas arba derva yra sutrūkinėjusi.

Kaip patikrinti?

  • Įšildyk variklį iki darbinės temperatūros.
  • Stebėk, ar uždegimo praleidimas atsiranda įšilus.
  • Naudok diagnostikos prietaisą misfire skaitikliams stebėti.
  • Sukeisk įtartiną ritę su kitu cilindru.
  • Kai kuriais atvejais įtartiną ritę galima pašildyti karšto oro pūstuvu, tačiau tai reikia daryti atsargiai.

---

19. Su drėgme susiję gedimai

Jei variklis pradeda praleidinėti uždegimą lietingu oru arba po plovimo, uždegimo sistemoje greičiausiai yra aukštos įtampos pramušimo problema.

Tipinės vietos

  • sutrūkinėjęs uždegimo ritės korpusas,
  • pažeistas guminis antgalis,
  • žvakės laidas,
  • skirstytuvo dangtelis,
  • žvakės šulinys,
  • jungtys.

Tikrinimas

  • Stebėk veikiantį variklį tamsoje.
  • Labai lengvai papurkšk vandens aplink uždegimo dalis.
  • Stebėk kibirkšties šokinėjimą arba variklio darbo pasikeitimą.
  • Patikrink izoliaciją ir gumines dalis.

Purkščiant vandenį reikia būti atsargiam, kad nesukeltum trumpųjų jungimų ir nepažeistum elektronikos.

---

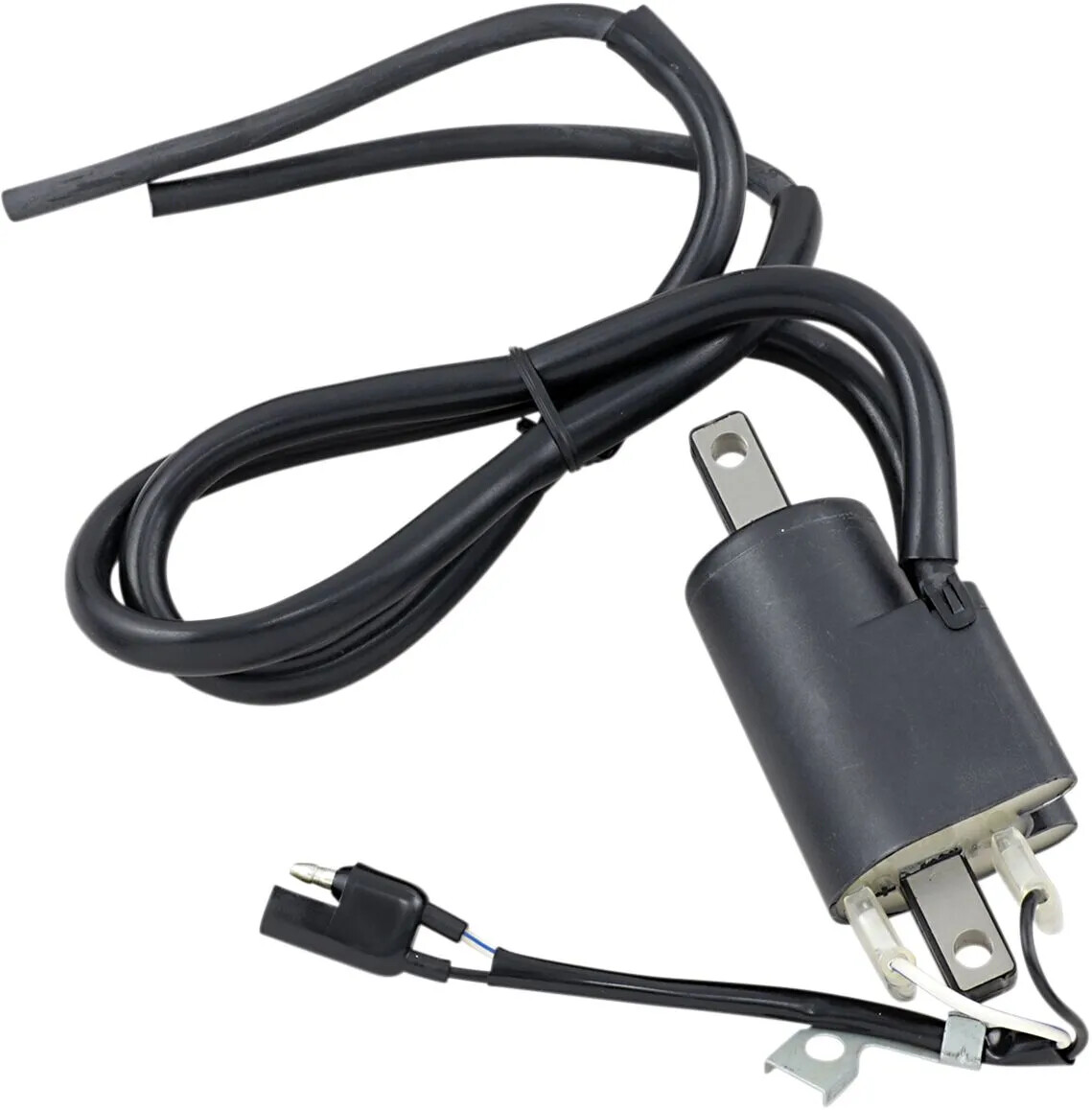

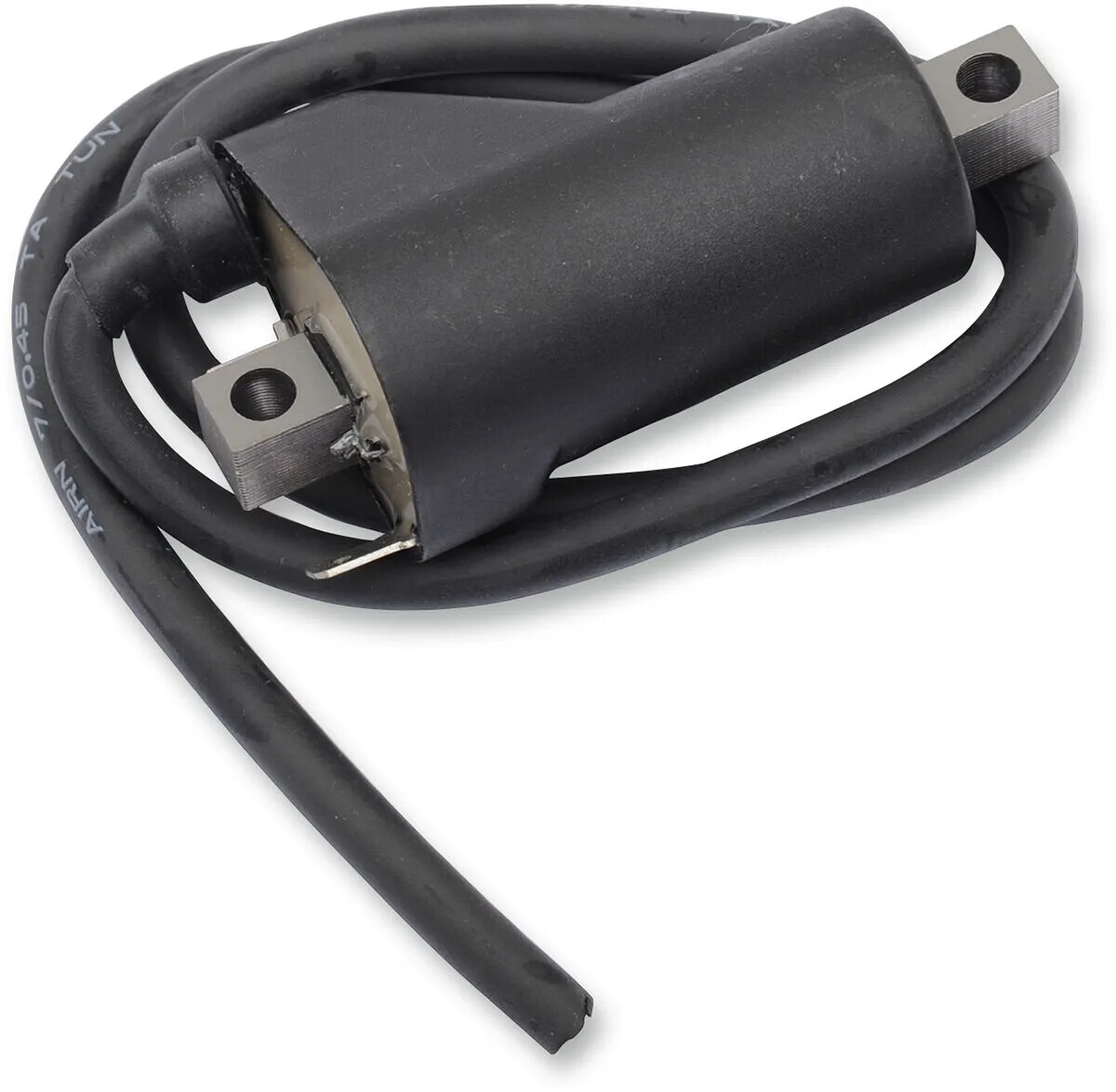

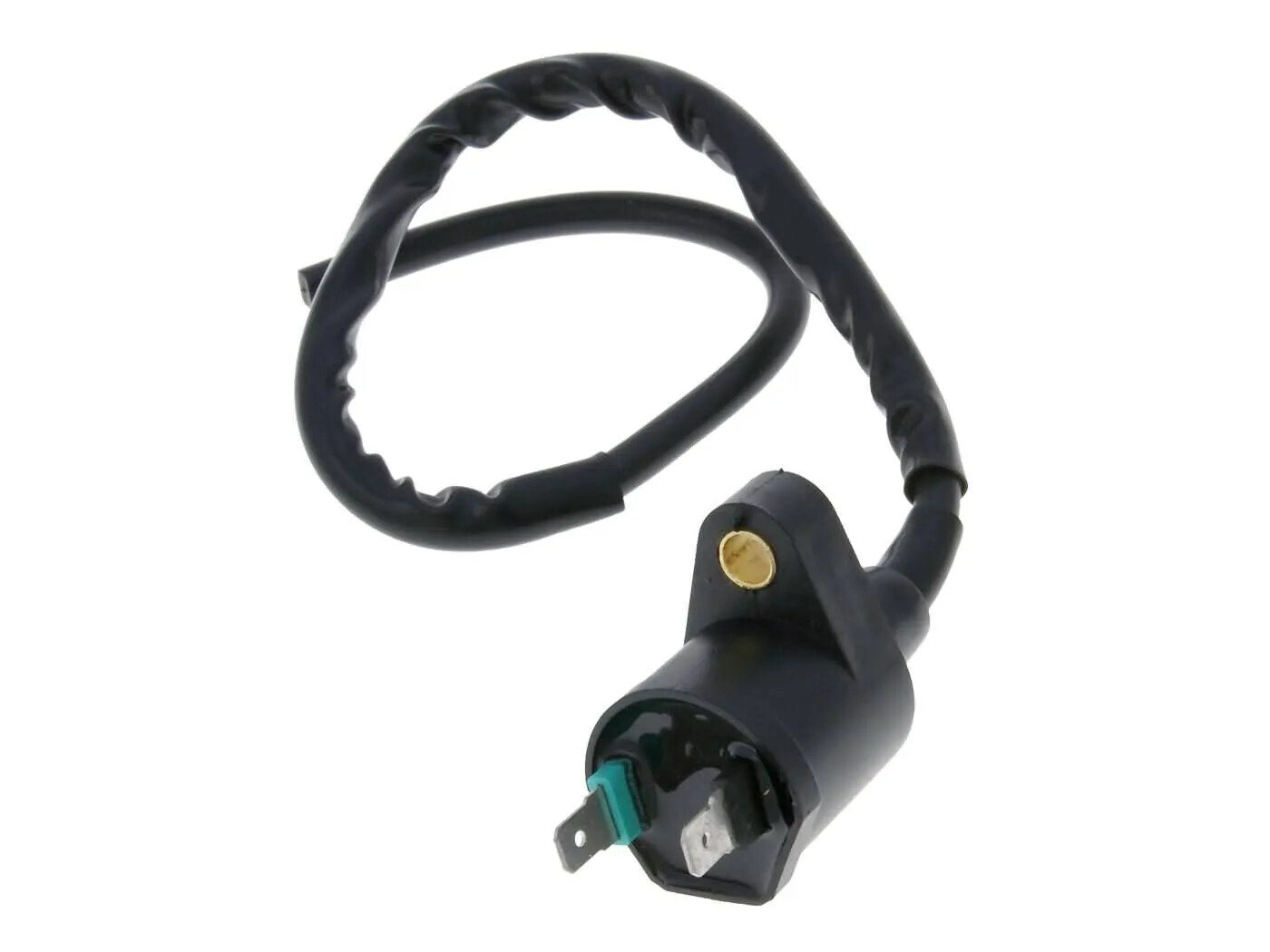

20. Uždegimo ritės tikrinimas mažuose varikliuose

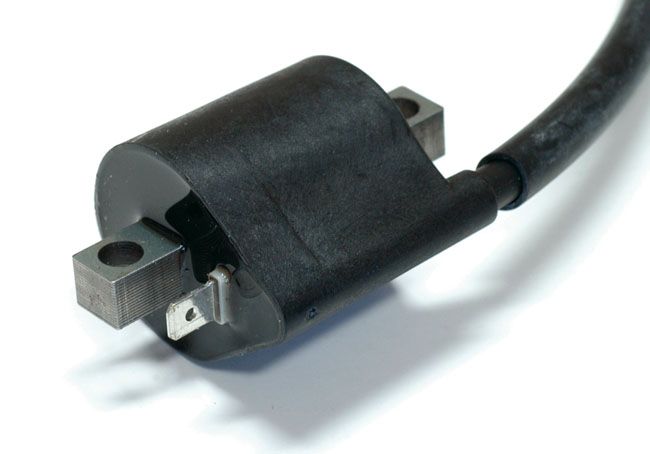

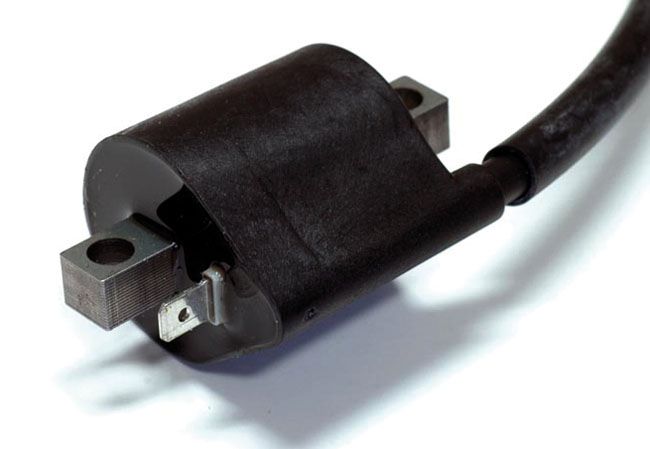

Vejapjovėse, trimeriuose, grandininiuose pjūkluose ir mažuose keturračiuose dažnai naudojamas magneto uždegimas.

Tipinis tikrinimas

  • 1. Patikrink uždegimo žvakę.
  • 2. Patikrink žvakės laidą ir antgalį.
  • 3. Patikrink sustabdymo jungiklį – jis gali trumpinti uždegimą į masę.
  • 4. Išmatuok uždegimo ritės varžą, jei gamintojas pateikia duomenis.
  • 5. Patikrink oro tarpą tarp uždegimo ritės ir smagračio magneto.
  • 6. Naudok kibirkšties testerį.

Oro tarpas tarp smagračio ir uždegimo ritės

Daugelyje mažų variklių tarpas tarp uždegimo ritės ir smagračio magneto turi būti tikslus, pavyzdžiui, apie 0,2–0,4 mm, priklausomai nuo variklio. Netinkamas oro tarpas gali sukelti silpną arba dingusią kibirkštį.

Kaip paprastas metodas dažnai naudojama plona vizitinė kortelė arba specialus kalibras, tačiau teisingiausia vadovautis gamintojo duomenimis.

---

21. CDI uždegimo ritės matavimas

CDI ritės matavimas skiriasi nuo įprastos automobilinės ritės. Varžos vertės gali būti labai skirtingos, todėl be gamintojo duomenų sunku nuspręsti, ar ritė tvarkinga.

Ką tikrinti CDI sistemoje?

  • uždegimo ritės pirminės apvijos varžą,
  • antrinės apvijos varžą,
  • uždegimo žvakės antgalio varžą,
  • CDI bloko išėjimą,
  • impulsų jutiklį / pickup coil,
  • statoriaus įkrovimo apviją,
  • sustabdymo jungiklį,
  • masės jungtis.

Mažų variklių atveju dažnai klaidingai manoma, kad sugedusi uždegimo ritė, nors tikroji priežastis yra sustabdymo jungiklis, pickup jutiklis, statorius arba CDI blokas.

---

22. Tipiniai uždegimo ritės gedimai

22.1. Pirminės apvijos nutrūkimas

Jei pirminė apvija nutrūkusi, magnetinis laukas nesusidaro ir ritė neveikia.

Požymiai:

  • pirminės apvijos varža begalinė,
  • kibirkšties nėra,
  • valdymo blokas gali išsaugoti pirminės / antrinės grandinės gedimo kodą.

22.2. Antrinės apvijos nutrūkimas

Jei antrinė apvija nutrūkusi, aukšta įtampa nepasiekia žvakės.

Požymiai:

  • antrinės apvijos varža begalinė,
  • kibirkšties nėra arba ji labai nestabili.

22.3. Vidinis trumpasis jungimas

Jei dalis apvijos yra trumpai sujungta, ritė gali veikti, tačiau kibirkštis bus silpna.

Požymiai:

  • variklis praleidžia uždegimą esant apkrovai,
  • ritė kaista,
  • varža gali būti mažesnė už normą,
  • osciloskopas rodo nenormalų srovės kilimą.

22.4. Izoliacijos pramušimas

Aukšta įtampa randa lengvesnį kelią į masę nei tarp žvakės elektrodų.

Požymiai:

  • sutrūkinėjęs korpusas,
  • juodi pėdsakai ant ritės antgalio,
  • problema drėgnu oru,
  • uždegimo praleidimai greitėjant,
  • matoma kibirkštis tamsoje.

22.5. Integruoto uždegimo modulio gedimas

Daugelyje šiuolaikinių ričių viduje yra elektronika. Tokio gedimo varžos matavimas gali neparodyti.

Požymiai:

  • ritė kartais veikia, kartais ne,
  • įkaitusi atsijungia,
  • valdymo signalas yra, bet kibirkšties nėra,
  • maitinimas ir masė tvarkingi.

---

23. Uždegimo ritės keitimas

Jei uždegimo ritė sugedusi, ją reikia pakeisti tinkamo tipo dalimi.

Į ką atkreipti dėmesį?

  • tikslų variklio modelį,
  • uždegimo sistemos tipą,
  • jungties formą ir kontaktų skaičių,
  • ritės ilgį,
  • tvirtinimo būdą,
  • varžą ir elektrines savybes,
  • ar ritėje yra integruotas uždegimo modulis,
  • ar tai CDI, ar indukcinė ritė.

Pigi nekokybiška uždegimo ritė gali veikti trumpai arba sukelti naujų problemų. Ypač jautrūs yra šiuolaikiniai varikliai, kuriuose uždegimo ritė turi atitikti valdymo bloko valdymo logiką.

---

24. Ar visas uždegimo rites reikėtų keisti vienu metu?

Tai priklauso nuo situacijos.

Vieną ritę keisti prasminga, jei:

  • sugedusi tik viena ritė,
  • kitos veikia tinkamai,
  • prieiga paprasta,
  • transporto priemonės vertė arba biudžetas nepateisina visų keitimo.

Visas rites keisti gali būti prasminga, jei:

  • variklio rida didelė,
  • ritės yra žinoma silpna vieta,
  • keliuose cilindruose kartojasi problemos,
  • prieiga labai imli darbui,
  • keičiamos ir žvakės bei atliekama didesnė techninė priežiūra.

Praktikoje dažnai keičiama tik sugedusi ritė, tačiau kartu būtinai patikrinama uždegimo žvakė.

---

25. Dažnos klaidos diagnozuojant uždegimo ritę

Pakeičiama ritė, bet nepatikrinama žvakė

Susidėvėjusi žvakė gali būti priežastis, dėl kurios ritė perdegė.

Manoma, kad P0301 visada reiškia ritės gedimą

Uždegimo praleidimas gali atsirasti ir dėl purkštuko, kompresijos, vakuumo nuotėkio arba laidyno.

Tikrinama tik varža

Varža gali būti normali, bet ritė gali pramušti esant aukštai įtampai.

Naudojama netinkama uždegimo ritė

Išoriškai panaši ritė gali netikti elektriškai.

Netikrinamas maitinimas ir masė

Jei į ritę neateina maitinimas arba valdymo signalas, naujos ritės montavimas nepadės.

Ignoruojama alyva žvakės šulinyje

Alyva gadina guminius antgalius ir sukelia aukštos įtampos pramušimą. Alyvos nuotėkį iš vožtuvų dangtelio tarpinės reikia pašalinti.

---

26. Praktinė diagnostikos seka

Jei įtari uždegimo ritės gedimą, verta veikti pagal šią logiką.

  • 1. Nuskaityk gedimų kodus.Pažiūrėk, ar yra uždegimo praleidimo arba uždegimo ritės grandinės gedimų kodų.
  • 2. Patikrink uždegimo žvakes.Netinkama arba susidėvėjusi žvakė gali sukelti tą patį simptomą.
  • 3. Vizualiai apžiūrėk uždegimo ritę.Įtrūkimai, aukštos įtampos pėdsakai, alyva arba vanduo žvakės šulinyje yra svarbios užuominos.
  • 4. Sukeisk ritę su kitu cilindru.Jei gedimas persikelia kartu su rite, ritė greičiausiai sugedusi.
  • 5. Išmatuok pirminę ir antrinę apviją, jei tai įmanoma.
  • 6. Patikrink maitinimą, masę ir valdymo signalą.
  • 7. Naudok kibirkšties testerį.
  • 8. Jei reikia, naudok osciloskopą.
  • 9. Nepamiršk mechaninių ir kuro sistemos priežasčių.

---

27. Santrauka

Uždegimo ritė yra centrinė uždegimo sistemos dalis, kurios užduotis – sukurti pakankamai aukštą įtampą stipriai kibirkščiai uždegimo žvakėje. Pagrindiniai uždegimo ričių tipai yra klasikinės ritės su skirstytuvu, uždegimo ričių blokai be skirstytuvo, coil-on-plug ritės, pieštuko tipo ritės, CDI ritės ir magneto uždegimo ritės.

Uždegimo ritę galima tikrinti keliais būdais: vizualiai, multimetru, kibirkšties testeriu, sukeičiant tarp cilindrų, diagnostikos prietaisu ir osciloskopu. Paprastas varžos matavimas suteikia naudingos informacijos, tačiau ne visada įrodo, kad ritė tinkamai veikia esant apkrovai. Daugelis gedimų pasireiškia tik įkaitus, esant drėgmei arba esant dideliam slėgiui cilindre greitėjant.

Gera diagnostika visada prasideda nuo visumos įvertinimo: uždegimo ritė, uždegimo žvakė, laidynas, maitinimas, masė, valdymo signalas, variklio mechanika ir kuro sistema. Tinkamos uždegimo ritės pasirinkimas ir kokybiškas montavimas padeda išvengti pasikartojančių gedimų ir užtikrina sklandų variklio darbą.
