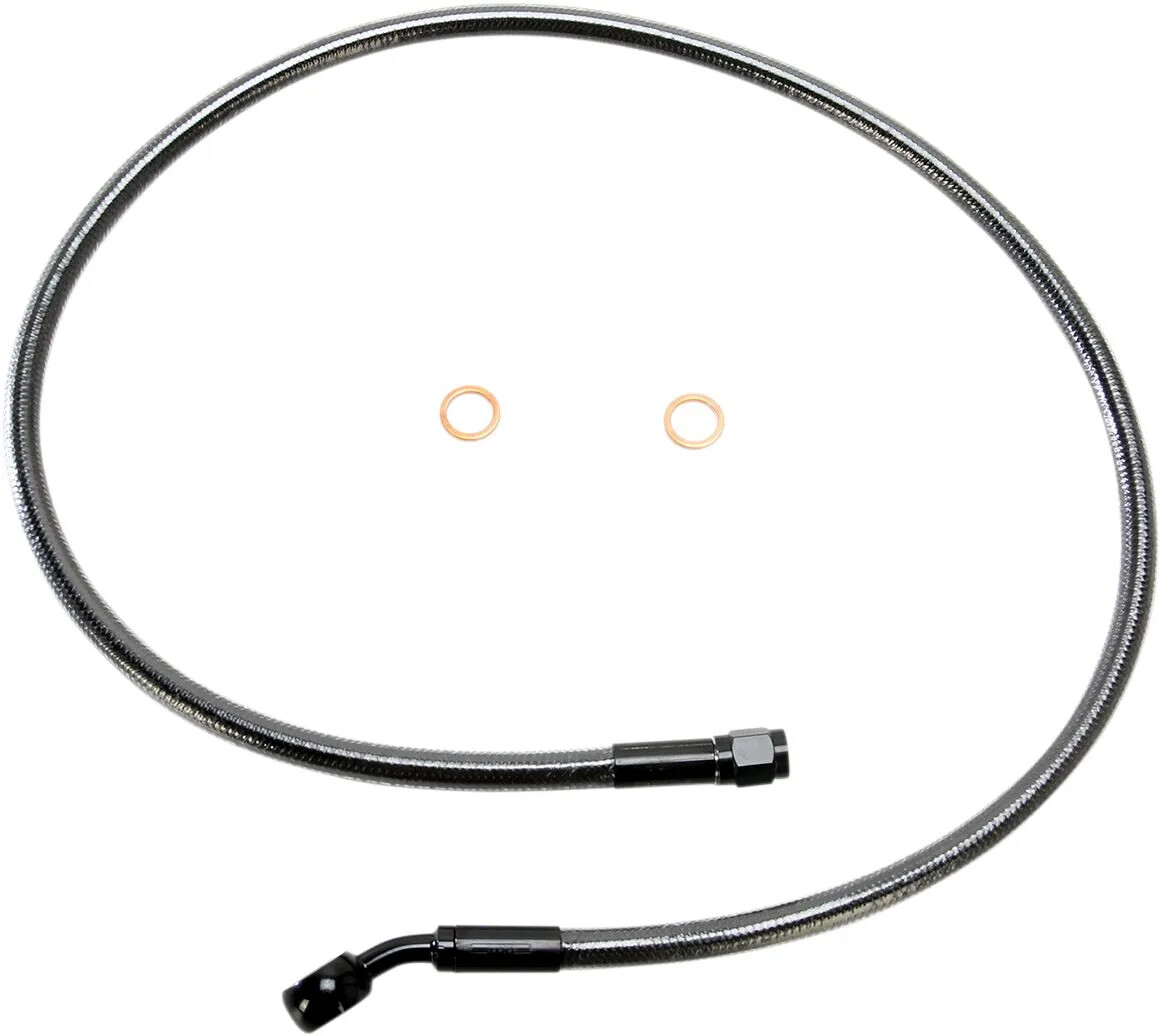

Alternatyvaus ilgio ABS priekinės stabdžių žarnelės komplektas MAGNUM SHIELDING Designer S

• Pagaminta naudojant patobulintą konstrukciją, suderinamą su Harley-Davidson ABS reikalavimais standartinio ir alternatyvaus ilgio stabdžių žarnelėms – sukurta tiesti tuo pačiu maršrutu kaip ir OEM žarnelės
• Stabdžių komplektą sudaro tiesiogiai montuojamas apatinis mazgas, naudojamas kartu su alternatyvaus ilgio viršutinėmis žarnelėmis
• Pynės spalva ir raštas dera su visais MAGNUM valdymo trosais ir stabdžių žarnelėmis – krištolo skaidrumo išorinis apvalkalas puikiai apsaugo dažus ar chromą nuo įbrėžimų ir niekada nepakeičia spalvos
• Stabdžių žarnelės pagamintos iš PTFE vidinio vamzdelio, „DuPont™ Kevlar®“ aramido pluošto, aukščiausios kokybės „Signature Magnum“ pynės ir išorinio PVC apvalkalo, gerokai sumažinančio žarnelės išsiplėtimą
• Viršutinės, apatinės ir vidurinės stabdžių žarnelės bei adapterių komplektai parduodami atskirai, kad būtų užtikrintas idealus pritaikymas
• Surinkta JAV
• Dyna ir Sportster modeliams su vienu disku reikia dviejų komplektų – vieno viršutinio ir vieno apatinio.
• Softail modeliams naudojami 3 komplektai (išskyrus '18+ modelius su dviem diskais), o apatinis visiems yra pasirenkamas. Viršutiniai komplektai reikalingi keičiant vairą; galima naudoti viršutinės stabdžių žarnelės adapterį arba '11–'17 Softail modeliams pasirenkamą ABS apatinės stabdžių žarnelės komplektą su adapteriu.
• Softail modelių adapteris leidžia viršutinei stabdžių žarnelei sujungti ABS valdiklį ('11–'17) arba apatinę stabdžių žarnelę ('18+) su pagrindiniu cilindru
• Keičiant standartinį apatinės stabdžių žarnelės mazgą '18+ Softail modeliuose su dviem diskais, adapteris NEREIKALINGAS. Naudojant AN-3 jungtis, viršutinė žarnelė jungiama tiesiai prie Magnum apatinio mazgo
• Touring modeliams su dviem diskais naudojami trys komplektai – vienas viršutinis, vienas apatinis ir viena vidurinė žarnelė.
• Trike modeliams naudojami du komplektai – vienas viršutinis ir viena vidurinė žarnelė. Apatinės nėra.
• Visiems ABS turintiems Touring ir Trike modeliams reikalinga Designer vidurinė ir viršutinė žarnelė. Vidurinė žarnelė sujungiama su viršutine stabdžių žarnele aptake arba nacelėje ir užbaigia maršrutą nuo pagrindinio cilindro iki ABS valdiklio. Apatinis komplektas pasirenkamas.
• Nestandartiniam pritaikymui reikia išmatuoti viršutinės stabdžių žarnelės ilgį ir banjo kampą, kad būtų užtikrintas tinkamas pritaikymas.
• Harley-Davidson motociklams su ABS (stabdžių antiblokavimo sistema) reikalingi specialūs ABS viršutinių ir apatinių stabdžių žarnelių komplektai. To nepadarius gali pablogėti antiblokavimo stabdymo galimybės. Šiems pritaikymams pagaminti „Magnum Shielding“ viršutinių stabdžių žarnelių komplektai pažymėti raidėmis „ABS“, tiesiogiai atspausdintomis ant stabdžių žarnelės.
• Softail, Dyna ir '14+ Sportster modelių viršutinės žarnelės ilgis nustatomas naudojant standartinę OE pagrindinio cilindro stabdžių žarnelę kaip orientyrą. Atitraukite guminį gaubtą ir matuokite nuo taško, kuriame minkšta lanksti žarnelė įeina į apatinės dalies užspaudimo movą. Sekite stabdžių žarnelės maršrutą iki pagrindinio cilindro.
• '18+ Softail – viršutinės žarnelės keitimas pakartotinai naudojant standartinę apatinę stabdžių žarnelę. (reikalingas adapteris) Ilgis nustatomas kaip orientyrą naudojant standartinę pagrindinio cilindro žarnelę. Matuokite nuo apatinės stabdžių žarnelės kolektoriaus, kur jungiasi viršutinė žarnelė, iki pagrindinio cilindro. Iš šio matmens atimkite 1.5” adapteriui ir suapvalinkite iki kito skaičiaus, kad nustatytumėte viršutinės žarnelės ilgį.
• '18+ Softail su vienu disku viršutinės ir apatinės žarnelės keitimui reikalingas adapteris (3 komplektai).
• Adapteris NEREIKALINGAS keičiant abi '18+ Softail su dviem diskais viršutines ir apatines stabdžių žarneles. (2 komplektai) Viršutinė žarnelė jungiama tiesiai prie Magnum Designer apatinės žarnelės, skirtos dviem diskams. Laikykitės pirmiau pateiktų nurodymų ir neatimkite 1.5” adapteriui. Suapvalintas išmatuotas ilgis bus tinkamas.
• Touring ir Trike modelių viršutinės žarnelės ilgis matuojamas naudojant 49" vidurinę žarnelę kaip atskaitą, kad būtų nustatytas papildomas ilgis maršrutui nuo ABS valdiklio iki pagrindinio cilindro užbaigti. Šis matmuo bus viršutinės žarnelės ilgis.

Prekės ženklas
MAGNUM SHIELDING
Pardavėjo dalies numeris
AS47132
Spalva/apdaila
Juoda, juodas perlas
Stabdžių sistemai
su ABS
Ilgis
81,5 cm (32")
Medžiaga
Nerūdijantysis plienas
Modelis
Designer Series
Montavimo padėtis
Priekinė, viršutinė
Gaminio pavadinimas
Stabdžių žarnelė
Tipas
Alternatyvus ilgis
Vienetai
Vienetas
Viršutinė banjo jungtis
10 mm 35° banjo jungtis
