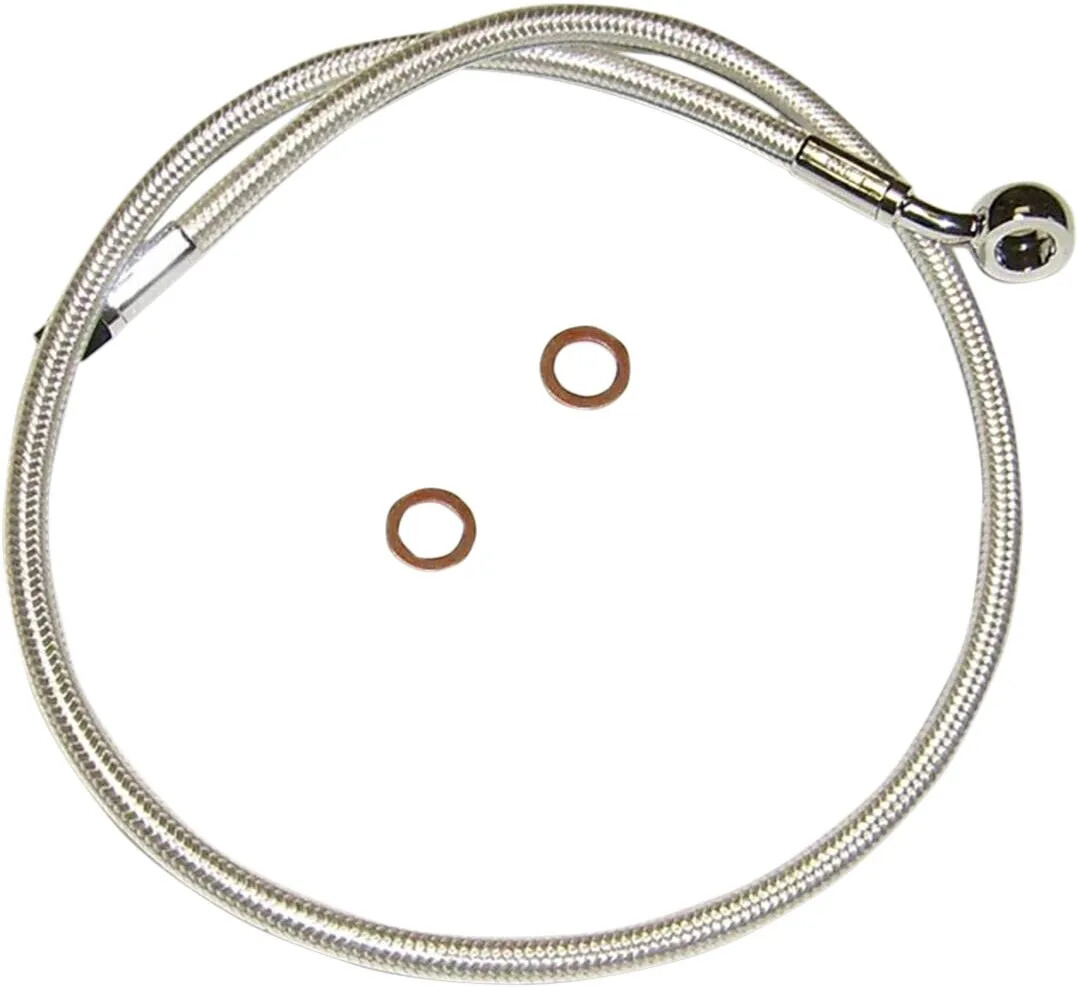

Priekinių stabdžių komplektas MAGNUM SHIELDING Alternate Length Designer Series ABS-Specif

• Pagaminta naudojant patobulintą konstrukciją, suderinamą su „Harley-Davidson“ ABS reikalavimais standartinio ir alternatyvaus ilgio stabdžių linijoms, išlaikant tokį patį maršrutą kaip OEM linijos
• Stabdžių komplektą sudaro tiesiogiai montuojamas apatinis mazgas, naudojamas kartu su alternatyvaus ilgio viršutinėmis linijomis
• Pynės spalva ir raštas atitinka visus MAGNUM valdymo trosus ir stabdžių linijas – visiškai skaidrus išorinis apvalkalas puikiai saugo dažus ar chromą nuo įbrėžimų ir niekada nepakeičia spalvos
• Stabdžių linijos pagamintos iš PTFE vidinio vamzdelio, „DuPont™ Kevlar®“ aramido pluošto, aukščiausios kokybės „Signature Magnum“ pynių ir išorinio PVC apvalkalo, kuris gerokai sumažina linijos plėtimąsi
• Viršutinės, apatinės ir vidurinės stabdžių linijos bei adapterių komplektai parduodami atskirai, kad būtų užtikrintas idealus pritaikymas
• Surinkta JAV
• Dyna ir Sportster modeliams su vienu disku naudojami du komplektai – vienas viršutinis ir vienas apatinis.
• Softail modeliams naudojami 3 komplektai (išskyrus '18+ modelius su dviem diskais), o apatinis komplektas visuose modeliuose yra pasirenkamas. Viršutiniai komplektai būtini keičiant vairą; galima naudoti viršutinės stabdžių linijos adapterį arba '11 - '17 Softail modeliams – pasirenkamą ABS apatinės stabdžių linijos komplektą, kuriame yra adapteris.
• Softail modelių adapteris leidžia viršutinei stabdžių linijai sujungti ABS valdiklį ('11 - '17) arba apatinę stabdžių liniją ('18+) su pagrindiniu cilindru
• Keičiant standartinį apatinės stabdžių linijos mazgą '18+ Softail modeliuose su dviem diskais, adapterio NEREIKIA. Naudojant AN-3 jungtis, viršutinė linija jungiama tiesiai prie „Magnum“ apatinio mazgo
• Touring modeliams su dviem diskais naudojami trys komplektai – vienas viršutinis, vienas apatinis ir viena vidurinė linija.
• Trike modeliams naudojami du komplektai – vienas viršutinis ir viena vidurinė linija. Apatinės linijos nėra.
• Visiems Touring ir Trike modeliams su ABS būtina „Designer“ vidurinė ir viršutinė linija. Vidurinė linija sujungiama su viršutine stabdžių linija aptake arba nacelėje ir užbaigia maršrutą nuo pagrindinio cilindro iki ABS valdiklio. Apatinis komplektas pasirenkamas.
• Nestandartiniams pritaikymams reikia išmatuoti viršutinės stabdžių linijos ilgį ir banjo kampą, kad būtų užtikrintas tinkamas pritaikymas.
• „Harley-Davidson“ motociklams su ABS (stabdžių antiblokavimo sistema) reikalingi specialūs ABS viršutinės ir apatinės stabdžių linijos komplektai. To nepadarius gali sutrikti stabdžių antiblokavimo veikimas. Specialiai šioms paskirtims pagaminti „Magnum Shielding“ viršutinės stabdžių linijos komplektai atpažįstami pagal tiesiai ant stabdžių žarnos atspausdintas raides „ABS“.
• Softail, Dyna ir '14+ Sportster modelių viršutinės linijos ilgis nustatomas naudojant standartinę OE pagrindinio cilindro stabdžių liniją kaip orientyrą. Atitraukite guminį dangtelį ir išmatuokite nuo vietos, kur minkšta lanksti linija įeina į apatinės dalies užspaudimo movą. Sekite stabdžių linijos maršrutą iki pagrindinio cilindro.
• '18+ Softail – viršutinės linijos keitimas pakartotinai naudojant standartinę apatinę stabdžių liniją. (reikalingas adapteris) Ilgis nustatomas naudojant standartinę pagrindinio cilindro liniją kaip orientyrą. Matuokite nuo apatinės stabdžių linijos kolektoriaus, kuriame tvirtinama viršutinė linija, iki pagrindinio cilindro. Iš šio matmens atimkite 1.5” adapteriui ir suapvalinkite iki kito skaičiaus, kad nustatytumėte viršutinės linijos ilgį.
• '18+ Softail modelių su vienu disku viršutinės ir apatinės linijos keitimui reikalingas adapteris (3 komplektai).
• Adapterio NEREIKIA keičiant abi '18+ Softail modelių su dviem diskais viršutinę ir apatinę stabdžių linijas. (2 komplektai) Viršutinė linija jungiama tiesiai prie „Magnum Designer“ apatinės dviejų diskų stabdžių linijos. Vadovaukitės pirmiau pateiktomis instrukcijomis neatimdami 1.5” adapteriui. Suapvalintas išmatuotas ilgis bus tinkamas.
• Touring ir Trike modelių viršutinės linijos ilgis matuojamas naudojant 49" vidurinę liniją kaip atskaitą, kad būtų nustatytas papildomas linijos ilgis, reikalingas maršrutui nuo ABS valdiklio iki pagrindinio cilindro. Šis matmuo yra viršutinės linijos ilgis.

Prekės ženklas
MAGNUM SHIELDING
Tiekėjo dalies numeris
AS37134
Spalva/apdaila
Chrome, Sterling Chromite® II
Stabdžių sistemai
su ABS
Ilgis
86,5 cm (34")
Medžiaga
Nerūdijantis plienas
Modelis
Designer serija
Montavimo padėtis
Priekinė, viršutinė
Gaminio pavadinimas
Stabdžių linija
Tipas
Alternatyvus ilgis
Vienetai
Vnt.
Viršutinė banjo jungtis
10 mm 35° banjo jungtis
