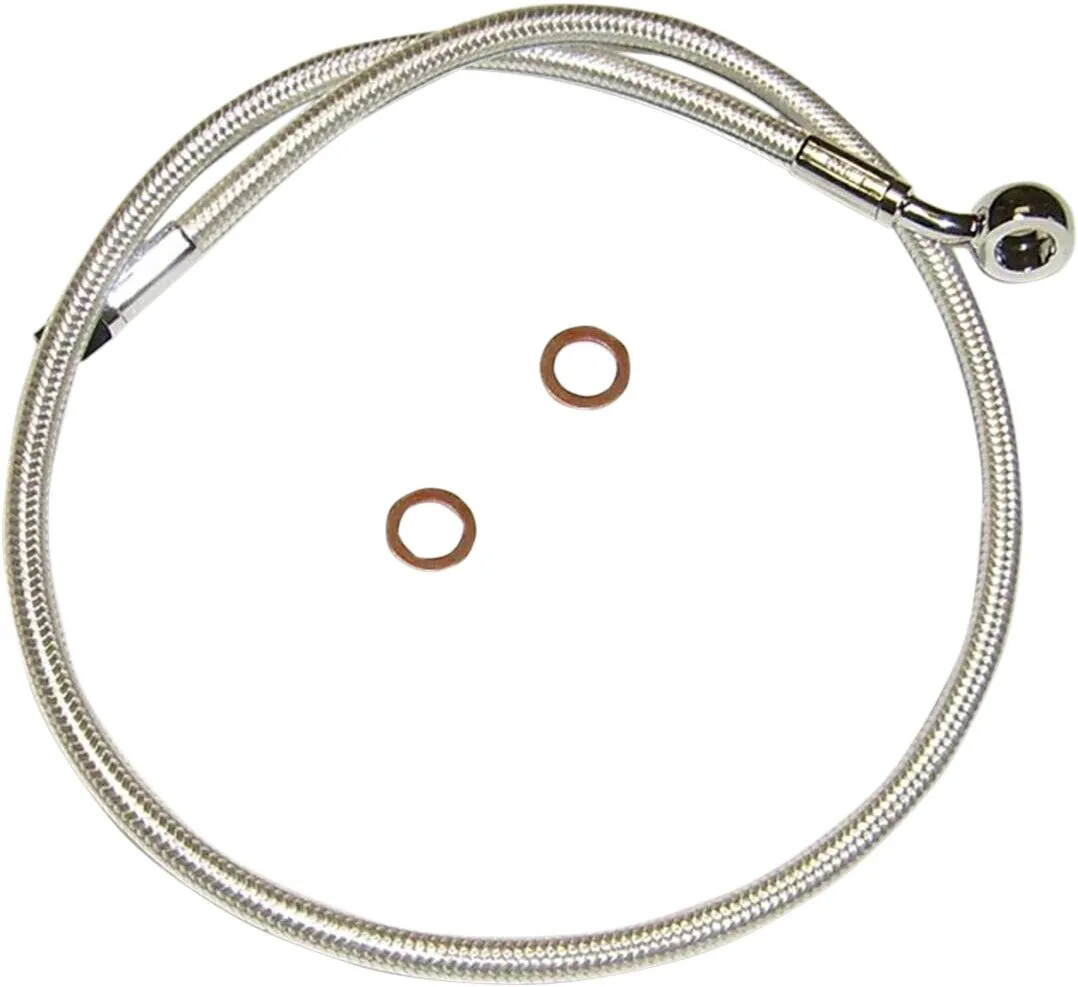

Priekinių stabdžių linijų komplektas MAGNUM SHIELDING Alternate Length Designer Series ABS

• Pagaminta naudojant patobulintą konstrukciją, suderinamą su Harley-Davidson ABS reikalavimais standartinio ir alternatyvaus ilgio stabdžių žarnelėms – sukurta tiesti tuo pačiu keliu kaip OEM žarnelės
• Stabdžių komplektą sudaro tiesiogiai montuojamas apatinis mazgas, naudojamas kartu su alternatyvaus ilgio viršutinėmis žarnelėmis
• Pynės spalva ir raštas atitinka visus MAGNUM valdymo trosus ir stabdžių žarneles – visiškai skaidri išorinė danga puikiai apsaugo dažus ar chromą nuo įbrėžimų ir niekada nekeičia spalvos
• Stabdžių žarnelės pagamintos iš PTFE vidinio vamzdelio, DuPont™ Kevlar® aramido pluošto, aukščiausios kokybės Signature Magnum pynės ir išorinės PVC dangos, kuri labai sumažina žarnelės išsiplėtimą
• Viršutinės, apatinės, vidurinės stabdžių žarnelės ir adapterių komplektai parduodami atskirai, kad būtų užtikrintas idealus pritaikymas
• Surinkta JAV
• Dyna ir Sportster modeliams su vienu disku naudojami du komplektai – vienas viršutinis ir vienas apatinis.
• Softail modeliams naudojami 3 komplektai (išskyrus '18+ modelius su dviem diskais), o apatinis visiems yra pasirenkamas. Viršutiniai komplektai reikalingi keičiant vairą; galima naudoti viršutinės stabdžių žarnelės adapterį arba '11–'17 Softail modeliams pasirenkamą ABS apatinės stabdžių žarnelės komplektą, kuriame yra adapteris.
• Softail modelių adapteris leidžia viršutinei stabdžių žarnelei sujungti ABS valdiklį ('11–'17) arba apatinę stabdžių žarnelę ('18+) su pagrindiniu cilindru
• Keičiant standartinį apatinės stabdžių žarnelės mazgą '18+ Softail modeliuose su dviem diskais, adapteris nereikalingas. Naudojant AN-3 jungtis, viršutinė žarnelė jungiama tiesiai prie Magnum apatinio mazgo
• Touring modeliams su dviem diskais naudojami trys komplektai – vienas viršutinis, vienas apatinis ir viena vidurinė žarnelė.
• Trike modeliams naudojami du komplektai – vienas viršutinis ir viena vidurinė žarnelė. Apatinės nėra.
• Visiems Touring ir Trike modeliams su ABS reikalinga Designer vidurinė ir viršutinė žarnelė. Vidurinė žarnelė susijungia su viršutine stabdžių žarnele aptake arba nacelėje ir užbaigia trasą nuo pagrindinio cilindro iki ABS valdiklio. Apatinis komplektas pasirenkamas.
• Nestandartiniams pritaikymams reikia išmatuoti viršutinės stabdžių žarnelės ilgį ir banjo kampą, kad būtų užtikrintas tinkamas pritaikymas.
• Harley-Davidson motociklams su ABS (stabdžių antiblokavimo sistema) reikalingi specialūs ABS viršutinės ir apatinės stabdžių žarnelės komplektai. To nepadarius, gali sutrikti stabdžių antiblokavimo funkcija. Šiems pritaikymams specialiai pagaminti Magnum Shielding viršutinės stabdžių žarnelės komplektai pažymėti raidėmis „ABS“, išspausdintomis tiesiai ant stabdžių žarnos.
• Softail, Dyna ir '14+ Sportster modelių viršutinės žarnelės ilgis nustatomas naudojant standartinę OE pagrindinio cilindro stabdžių žarnelę kaip orientyrą. Atitraukite guminį gaubtą ir išmatuokite nuo vietos, kur minkšta lanksti žarnelė patenka į apatinės dalies presuotą movą. Sekite stabdžių žarnelės trasą iki pagrindinio cilindro.
• '18+ Softail – viršutinės žarnelės keitimas pakartotinai naudojant standartinę apatinę stabdžių žarnelę. (reikalingas adapteris) Ilgis nustatomas naudojant standartinę pagrindinio cilindro žarnelę kaip orientyrą. Išmatuokite nuo apatinės stabdžių žarnelės kolektoriaus, kuriame tvirtinama viršutinė žarnelė, iki pagrindinio cilindro. Iš šio matmens atimkite 1.5” adapteriui ir suapvalinkite iki kito skaičiaus, kad nustatytumėte viršutinės žarnelės ilgį.
• '18+ Softail su vienu disku viršutinės ir apatinės žarnelės keitimui reikalingas adapteris (3 komplektai).
• Adapterio NEREIKIA, kai keičiamos abi '18+ Softail su dviem diskais viršutinės ir apatinės stabdžių žarnelės. (2 komplektai) Viršutinė žarnelė jungiama tiesiai prie Magnum Designer apatinės žarnelės, skirtos dviem diskams. Vadovaukitės pirmiau pateiktais nurodymais neatimdami 1.5” adapteriui. Suapvalintas išmatuotas ilgis bus tinkamas.
• Touring ir Trike modelių viršutinės žarnelės ilgis matuojamas naudojant 49" vidurinę žarnelę kaip atskaitą, kad būtų nustatytas papildomas žarnelės ilgis, reikalingas trasai nuo ABS valdiklio iki pagrindinio cilindro užbaigti. Šis matmuo bus viršutinės žarnelės ilgis.

Prekės ženklas
MAGNUM SHIELDING
Pardavėjo dalies numeris
AS37136
Spalva/apdaila
Chrome, Sterling Chromite® II
Skirta stabdžių sistemai
su ABS
Ilgis
91,5 cm (36")
Medžiaga
Nerūdijantis plienas
Modelis
Designer Series
Montavimo padėtis
Priekinė, viršutinė
Produkto pavadinimas
Stabdžių žarnelė
Tipas
Alternatyvus ilgis
Vienetai
Vienas
Viršutinė banjo jungtis
10 mm 35° banjo jungtis
