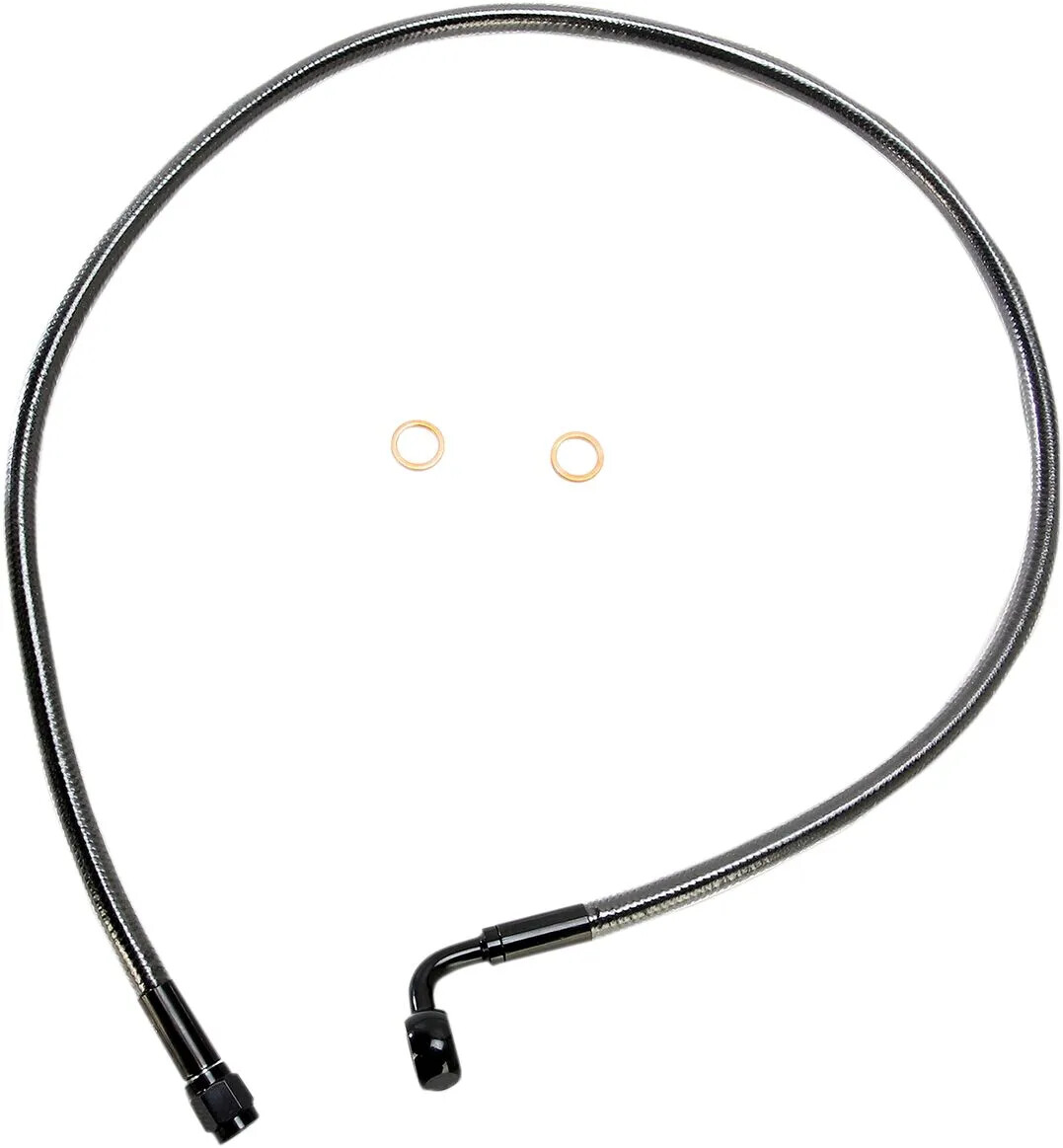

Priekinių stabdžių žarnelės komplektas MAGNUM SHIELDING Alternate Length Designer Series A

• Pagaminta pagal patobulintą konstrukciją, suderinamą su Harley-Davidson ABS reikalavimais standartinio ir alternatyvaus ilgio stabdžių žarnelėms, numatant tokį patį tiesimo kelią kaip OEM žarnelių
• Stabdžių komplektą sudaro tiesiogiai montuojamas apatinis mazgas, naudojamas kartu su alternatyvaus ilgio viršutinėmis žarnelėmis
• Pynės spalva ir raštas atitinka visus MAGNUM valdymo kabelius ir stabdžių žarneles – krištolo skaidrumo išorinis apvalkalas puikiai apsaugo dažus ar chromą nuo įbrėžimų ir niekada nepakeičia spalvos
• Stabdžių žarnelės pagamintos iš PTFE vidinio vamzdelio, DuPont™ Kevlar® aramido pluošto, aukščiausios klasės „Signature Magnum“ pynės ir išorinio PVC apvalkalo, kuris smarkiai sumažina žarnelės išsiplėtimą
• Viršutinės, apatinės, vidurinės stabdžių žarnelės ir adapterių komplektai parduodami atskirai, kad būtų užtikrintas idealus pritaikymas
• Surinkta JAV
• Dyna ir Sportster modeliams su vienu disku naudojami du komplektai – vienas viršutinis ir vienas apatinis.
• Softail modeliams naudojami 3 komplektai (išskyrus '18+ modelius su dviem diskais), o apatinis komplektas visuose modeliuose yra pasirenkamas. Viršutiniai komplektai reikalingi keičiant vairą; galima naudoti viršutinės stabdžių žarnelės adapterį arba '11 - '17 Softail modeliams pasirenkamą ABS apatinės stabdžių žarnelės komplektą, kuriame yra adapteris.
• Softail modelių adapteris leidžia viršutinei stabdžių žarnelei sujungti ABS valdiklį ('11 - '17) arba apatinę stabdžių žarnelę ('18+) su pagrindiniu cilindru
• Keičiant standartinį apatinės stabdžių žarnelės mazgą '18+ Softail modeliuose su dviem diskais, adapteris NEREIKALINGAS. Naudojant AN-3 jungtis, viršutinė žarnelė tiesiogiai jungiama prie „Magnum“ apatinio mazgo
• Touring modeliams su dviem diskais naudojami trys komplektai – vienas viršutinis, vienas apatinis ir vienas vidurinis.
• Trike modeliams naudojami du komplektai – vienas viršutinis ir vienas vidurinis. Apatinio komplekto nėra.
• Visiems ABS turintiems Touring ir Trike modeliams reikalingos „Designer“ vidurinė ir viršutinė žarnelės. Vidurinė žarnelė jungiasi su viršutine stabdžių žarnele aptake arba žibinto apdailoje ir užbaigia tiesimą nuo pagrindinio cilindro iki ABS valdiklio. Apatinis komplektas pasirenkamas.
• Nestandartinėms paskirtims reikia išmatuoti viršutinės stabdžių žarnelės ilgį ir banjo kampą, kad būtų užtikrintas tinkamas pritaikymas.
• Harley-Davidson motociklams su ABS (stabdžių antiblokavimo sistema) reikalingi specialūs ABS viršutinės ir apatinės stabdžių žarnelių komplektai. To nepadarius gali sutrikti antiblokavimo stabdymo veikimas. Specialiai šioms paskirtims pagaminti „Magnum Shielding“ viršutinės stabdžių žarnelės komplektai pažymėti raidėmis “ABS”, atspausdintomis tiesiai ant stabdžių žarnelės.
• Softail, Dyna ir '14+ Sportster modelių viršutinės žarnelės ilgis nustatomas naudojant standartinę OE pagrindinio cilindro stabdžių žarnelę kaip matuoklį. Patraukite guminį gaubtą atgal ir išmatuokite nuo vietos, kur minkšta lanksti žarnelė patenka į apatinės dalies užspaudimo įvorę. Sekite stabdžių žarnelės tiesimą iki pagrindinio cilindro.
• '18+ Softail – viršutinės žarnelės keitimas pakartotinai naudojant standartinę apatinę stabdžių žarnelę. (reikalingas adapteris) Ilgis nustatomas naudojant standartinę pagrindinio cilindro žarnelę kaip matuoklį. Matuokite nuo apatinės stabdžių žarnelės kolektoriaus, prie kurio tvirtinama viršutinė žarnelė, iki pagrindinio cilindro. Iš šio matmens atimkite 1.5” adapteriui ir suapvalinkite iki kito skaičiaus, kad nustatytumėte viršutinės žarnelės ilgį.
• '18+ Softail modelių su vienu disku viršutinės ir apatinės žarnelės keitimui reikalingas adapteris (3 komplektai).
• Adapteris NEREIKALINGAS keičiant ir viršutines, ir apatines '18+ Softail modelių su dviem diskais stabdžių žarneles. (2 komplektai) Viršutinė žarnelė tiesiogiai jungiama prie „Magnum Designer“ apatinės žarnelės, skirtos dviem diskams. Laikykitės pirmiau pateiktų instrukcijų neatimdami 1.5” adapteriui. Suapvalinus išmatuotas ilgis bus tinkamas.
• Touring ir Trike modelių viršutinės žarnelės ilgis matuojamas naudojant 49" vidurinę žarnelę kaip nuorodą, kad būtų nustatytas papildomas ilgis, reikalingas tiesimui nuo ABS valdiklio iki pagrindinio cilindro. Šis matmuo bus viršutinės žarnelės ilgis.

Prekės ženklas
MAGNUM SHIELDING
Pardavėjo dalies numeris
AS47232
Spalva/apdaila
Juoda, Black Pearl
Stabdžių sistemai
su ABS
Ilgis
81,5 cm (32")
Medžiaga
Nerūdijantis plienas
Modelis
Designer Series
Montavimo padėtis
Priekinė, viršutinė
Produkto pavadinimas
Stabdžių žarnelė
Tipas
Alternatyvus ilgis
Vienetai
Vienetas
Viršutinė banjo jungtis
10 mm 90° banjo jungtis
