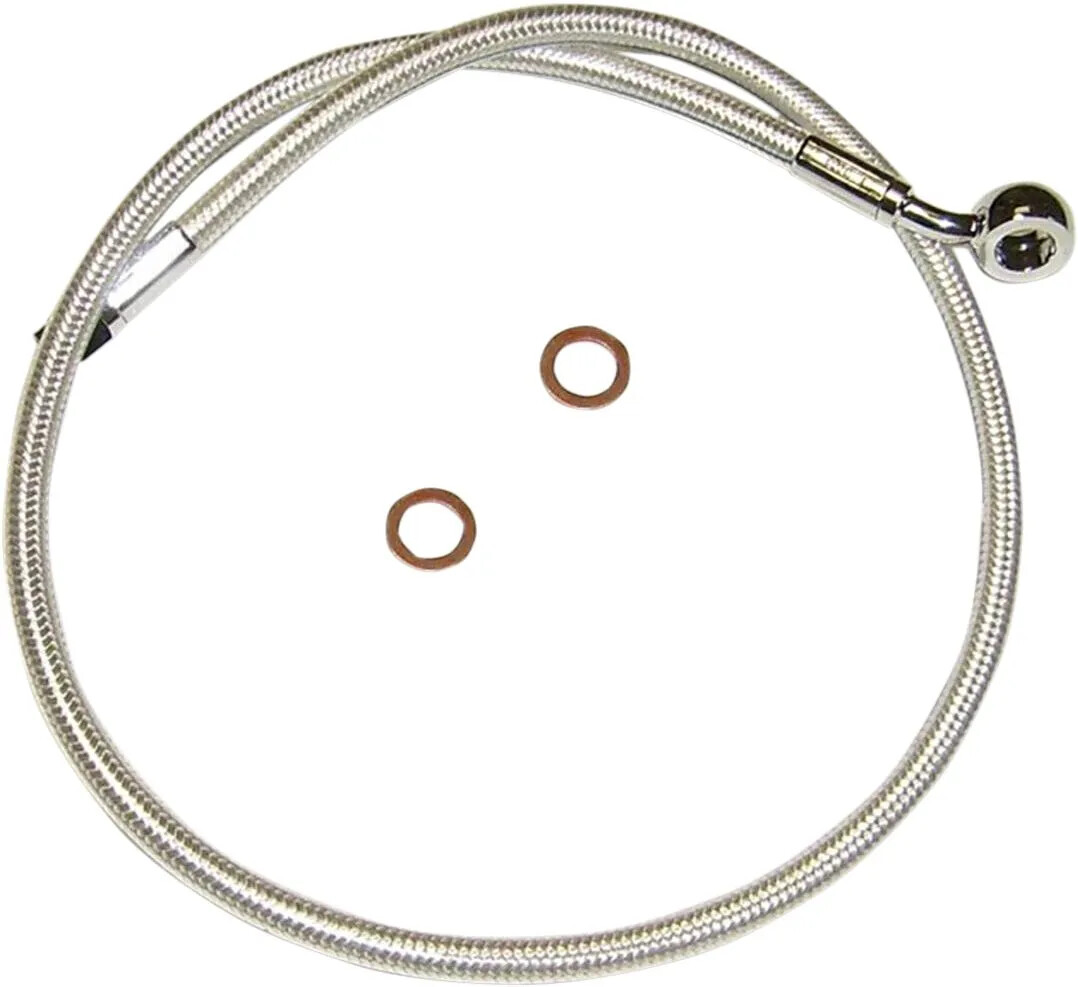

Priekinių stabdžių žarnelių komplektas MAGNUM SHIELDING Alternate Length Designer Series A

• Pagaminta su patobulinta konstrukcija, sukurta taip, kad atitiktų Harley-Davidson ABS reikalavimus standartinio ir alternatyvaus ilgio stabdžių linijoms – skirta tiesti tuo pačiu maršrutu kaip OEM linijos
• Stabdžių komplektą sudaro tiesiogiai montuojamas apatinis mazgas, naudojamas kartu su alternatyvaus ilgio viršutinėmis linijomis
• Pynės spalva ir raštas atitinka visus MAGNUM valdymo trosus ir stabdžių linijas – krištolo skaidrumo išorinis apvalkalas puikiai apsaugo dažus ar chromą nuo įbrėžimų ir niekada nepakeičia spalvos
• Stabdžių linijos pagamintos iš PTFE vidinio vamzdelio, DuPont™ Kevlar® aramido pluošto, aukščiausios kokybės Signature Magnum pynės ir išorinio PVC apvalkalo, kuris labai sumažina linijos išsiplėtimą
• Viršutinės, apatinės, vidurinės stabdžių linijos ir adapterių komplektai parduodami atskirai, kad būtų užtikrintas idealus pritaikymas
• Surinkta JAV
• Dyna ir Sportster modeliams su vienu disku reikia dviejų komplektų – vieno viršutinio ir vieno apatinio.
• Softail modeliams naudojami 3 komplektai (išskyrus '18+ modelius su dviem diskais), o apatinis visiems yra pasirenkamas. Viršutiniai komplektai reikalingi keičiant vairą; galima naudoti viršutinės stabdžių linijos adapterį arba '11 - '17 Softail modeliams – pasirenkamą ABS apatinės stabdžių linijos komplektą, kuriame yra adapteris.
• Softail modelių adapteris leidžia viršutinei stabdžių linijai sujungti ABS valdiklį ('11 - '17) arba apatinę stabdžių liniją ('18+) su pagrindiniu cilindru
• Keičiant standartinį '18+ Softail modelių su dviem diskais apatinės stabdžių linijos mazgą, adapteris NEREIKALINGAS. Naudojant AN-3 jungtis, viršutinė linija jungiama tiesiai prie Magnum apatinio mazgo
• Touring modeliams su dviem diskais naudojami trys komplektai – vienas viršutinis, vienas apatinis ir viena vidurinė linija.
• Trike modeliams naudojami du komplektai – vienas viršutinis ir viena vidurinė linija. Apatinės nėra.
• Visiems ABS turintiems Touring ir Trike modeliams reikalinga Designer vidurinė ir viršutinė linija. Vidurinė linija jungiasi prie viršutinės stabdžių linijos gaubte arba nacelėje ir užbaigia maršrutą nuo pagrindinio cilindro iki ABS valdiklio. Apatinis komplektas pasirenkamas.
• Nestandartiniams pritaikymams reikia išmatuoti viršutinės stabdžių linijos ilgį ir banjo kampą, kad būtų užtikrintas tinkamas pritaikymas.
• Harley-Davidson motociklams su ABS (stabdžių antiblokavimo sistema) reikalingi specialūs ABS viršutinės ir apatinės stabdžių linijos komplektai. To nepadarius gali sutrikti antiblokavimo stabdžių veikimas. Specialiai šiems pritaikymams pagaminti Magnum Shielding viršutinės stabdžių linijos komplektai pažymėti tiesiai ant stabdžių žarnos atspausdintomis raidėmis “ABS”.
• Softail, Dyna ir '14+ Sportster modelių viršutinės linijos ilgis nustatomas naudojant standartinę OE pagrindinio cilindro stabdžių liniją kaip orientyrą. Patraukite guminį gaubtelį atgal ir išmatuokite nuo vietos, kurioje minkšta, lanksti linija įeina į apatinės dalies užspaudimo žiedą. Sekite stabdžių linijos maršrutą iki pagrindinio cilindro.
• '18+ Softail – viršutinės linijos keitimas pakartotinai naudojant standartinę apatinę stabdžių liniją. (reikalingas adapteris) Ilgis nustatomas naudojant standartinę pagrindinio cilindro liniją kaip orientyrą. Matuokite nuo apatinės stabdžių linijos kolektoriaus, kuriame tvirtinama viršutinė linija, iki pagrindinio cilindro. Iš šio matmens atimkite 1.5” adapteriui ir suapvalinkite iki kito skaičiaus, kad nustatytumėte viršutinės linijos ilgį.
• '18+ Softail su vienu disku viršutinei ir apatinei linijai pakeisti reikalingas adapteris (3 komplektai).
• Adapteris NEREIKALINGAS keičiant abi '18+ Softail su dviem diskais viršutines ir apatines stabdžių linijas. (2 komplektai) Viršutinė linija jungiama tiesiai prie Magnum Designer dviejų diskų apatinės stabdžių linijos. Vadovaukitės pirmiau pateikta instrukcija neatimdami 1.5” adapteriui. Suapvalinus į viršų išmatuotas ilgis bus teisingas.
• Touring ir Trike modelių viršutinės linijos ilgis matuojamas naudojant 49" vidurinę liniją kaip atskaitą, kad būtų nustatytas papildomas linijos ilgis, reikalingas maršrutui nuo ABS valdiklio iki pagrindinio cilindro užbaigti. Šis matmuo yra viršutinės linijos ilgis.

Prekės ženklas
MAGNUM SHIELDING
Pardavėjo dalies numeris
AS37130
Spalva/apdaila
Chrome, Sterling Chromite® II
Stabdžių sistemai
su ABS
Ilgis
76 cm (30")
Medžiaga
Nerūdijantis plienas
Modelis
Designer serija
Montavimo padėtis
Priekinė, viršutinė
Gaminio pavadinimas
Stabdžių linija
Tipas
Alternatyvus ilgis
Vienetai
Vienetas
Viršutinė banjo jungtis
10 mm 35° banjo jungtis
