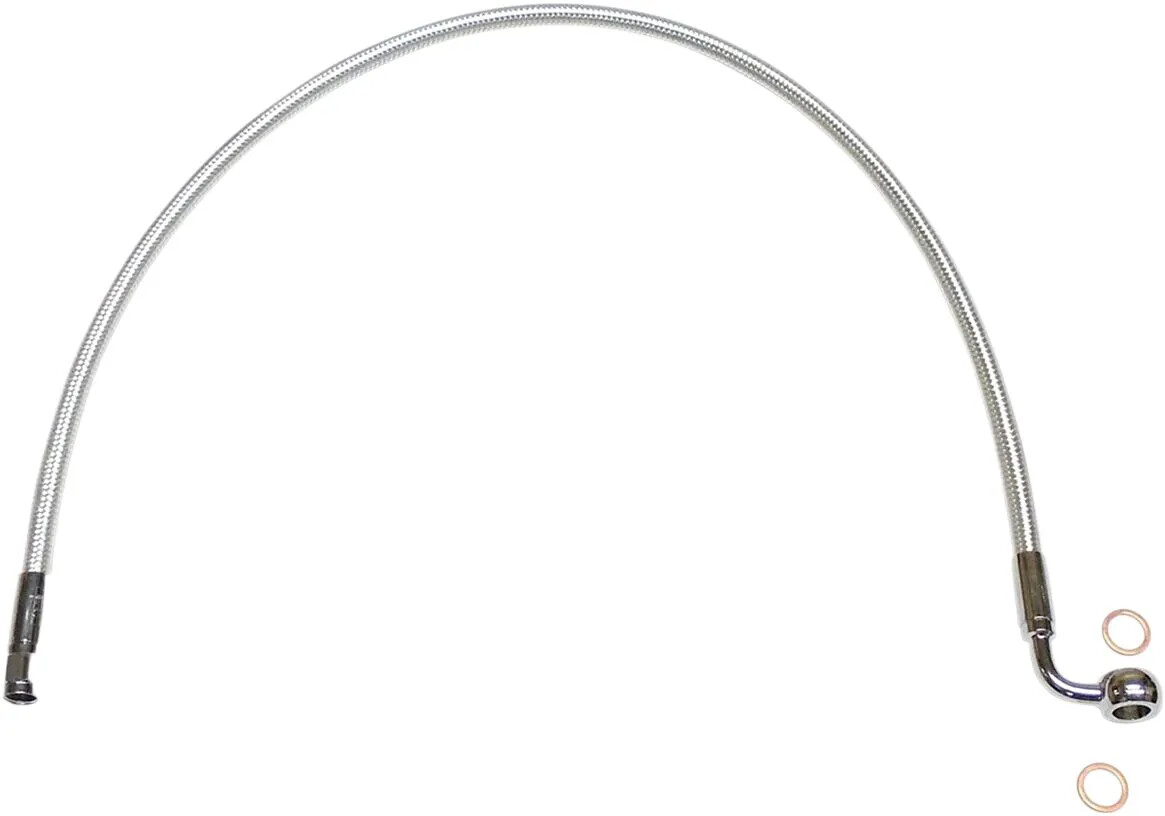

Priekinių stabdžių žarnelių komplektas MAGNUM SHIELDING Alternate Length Designer Series A

• Pagaminta naudojant patobulintą konstrukciją, pritaikytą Harley-Davidson ABS reikalavimams standartinio ir alternatyvaus ilgio stabdžių linijoms, išvedant jas tuo pačiu maršrutu kaip OEM linijas
• Stabdžių komplektą sudaro tiesiogiai montuojamas apatinis mazgas, naudojamas kartu su alternatyvaus ilgio viršutinėmis linijomis
• Pynės spalva ir raštas atitinka visus MAGNUM valdymo trosus ir stabdžių linijas – visiškai skaidrus išorinis apvalkalas puikiai apsaugo dažus ar chromą nuo įbrėžimų ir niekada nepakeičia spalvos
• Stabdžių linijos pagamintos iš PTFE vidinio vamzdelio, DuPont™ Kevlar® aramidinio pluošto, aukščiausios kokybės Signature Magnum pynės ir išorinio PVC apvalkalo, kuris gerokai sumažina linijos išsiplėtimą
• Viršutinės, apatinės, vidurinės stabdžių linijos ir adapterių komplektai parduodami atskirai, kad būtų užtikrintas idealus pritaikymas
• Surinkta JAV
• Dyna ir Sportster modeliams su vienu disku reikia dviejų komplektų – vieno viršutinio ir vieno apatinio.
• Softail modeliams naudojami 3 komplektai (išskyrus '18+ modelius su dviem diskais), o apatinis visiems yra pasirenkamas. Viršutiniai komplektai būtini keičiant vairą; naudokite viršutinės stabdžių linijos adapterį arba '11–'17 Softail modeliams – pasirenkamą ABS apatinės stabdžių linijos komplektą, kuriame yra adapteris.
• Softail modelių adapteris leidžia viršutine stabdžių linija sujungti ABS valdiklį ('11–'17) arba apatinę stabdžių liniją ('18+) su pagrindiniu cilindru
• Keičiant '18+ Softail modelių su dviem diskais standartinį apatinės stabdžių linijos mazgą, adapterio nereikia. Naudojant AN-3 jungtis, viršutinė linija jungiama tiesiai prie Magnum apatinio mazgo
• Touring modeliams su dviem diskais reikia trijų komplektų – vieno viršutinio, vieno apatinio ir vienos vidurinės linijos.
• Trike modeliams reikia dviejų komplektų – vieno viršutinio ir vienos vidurinės linijos. Apatinės linijos nėra.
• Visiems ABS turintiems Touring ir Trike modeliams reikalinga Designer vidurinė ir viršutinė linijos. Vidurinė linija jungiasi prie viršutinės stabdžių linijos aptake arba nacelėje ir užbaigia maršrutą nuo pagrindinio cilindro iki ABS valdiklio. Apatinis komplektas pasirenkamas.
• Nestandartiniams pritaikymams reikia išmatuoti viršutinės stabdžių linijos ilgį ir banjo kampą, kad būtų užtikrintas tinkamas pritaikymas.
• Harley-Davidson motociklams su ABS (stabdžių antiblokavimo sistema) reikalingi specialūs ABS viršutinės ir apatinės stabdžių linijų komplektai. Nesilaikant šio reikalavimo gali pablogėti stabdžių antiblokavimo funkcija. Specialiai šioms reikmėms pagaminti Magnum Shielding viršutinės stabdžių linijos komplektai pažymėti tiesiai ant stabdžių žarnos atspausdintomis raidėmis „ABS“.
• Softail, Dyna ir '14+ Sportster modelių viršutinės linijos ilgis nustatomas naudojant standartinę OE pagrindinio cilindro stabdžių liniją kaip orientyrą. Atitraukite guminį gaubtą ir matuokite nuo vietos, kur minkšta, lanksti linija įeina į apatinės dalies suspaudimo movą. Sekite stabdžių linijos maršrutą iki pagrindinio cilindro.
• '18+ Softail – viršutinės linijos keitimas pakartotinai naudojant standartinę apatinę stabdžių liniją. (reikalingas adapteris) Ilgis nustatomas naudojant standartinę pagrindinio cilindro liniją kaip orientyrą. Matuokite nuo apatinės stabdžių linijos kolektoriaus, prie kurio tvirtinama viršutinė linija, iki pagrindinio cilindro. Iš šio matmens atimkite 1.5” adapteriui ir suapvalinkite iki kito skaičiaus, kad nustatytumėte viršutinės linijos ilgį.
• '18+ Softail su vienu disku viršutinei ir apatinei linijai pakeisti reikia adapterio (3 komplektai).
• Adapterio NEREIKIA keičiant abi '18+ Softail su dviem diskais stabdžių linijas – viršutinę ir apatinę. (2 komplektai) Viršutinė linija jungiama tiesiai prie Magnum Designer apatinės linijos, skirtos dviem diskams. Vadovaukitės ankstesnėmis instrukcijomis neatimdami 1.5” adapteriui. Suapvalintas išmatuotas ilgis bus tinkamas.
• Touring ir Trike modelių viršutinės linijos ilgis matuojamas naudojant 49" vidurinę liniją kaip atskaitą, siekiant nustatyti papildomą linijos ilgį, reikalingą maršrutui nuo ABS valdiklio iki pagrindinio cilindro užbaigti. Šis matmuo bus viršutinės linijos ilgis.

Prekės ženklas
MAGNUM SHIELDING
Pardavėjo dalies numeris
AS37219
Spalva/apdaila
Chromas, Sterling Chromite® II
Stabdžių sistemai
su ABS
Ilgis
48,5 cm (19")
Medžiaga
Nerūdijantis plienas
Modelis
Designer serija
Montavimo padėtis
Priekinė, viršutinė
Gaminio pavadinimas
Stabdžių linija
Tipas
Alternatyvus ilgis
Vienetai
Vnt.
Viršutinė banjo jungtis
10 mm 90° banjo jungtis
