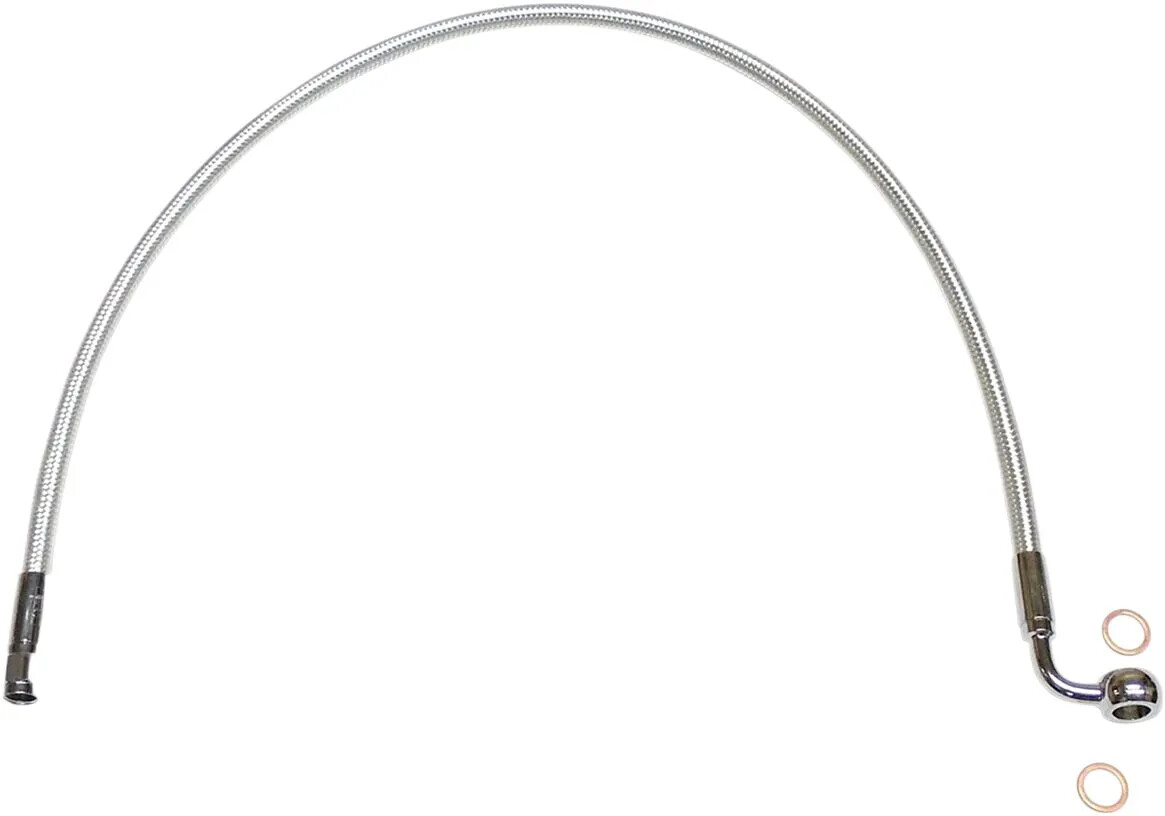

Priekinių stabdžių žarnelių komplektas MAGNUM SHIELDING Alternate Length Designer Series A

• Pagaminta naudojant patobulintą konstrukciją, suderinamą su Harley-Davidson ABS reikalavimais standartinio ir alternatyvaus ilgio stabdžių žarnoms, sukurtą tiesti tuo pačiu maršrutu kaip OEM žarnas
• Stabdžių komplektą sudaro tiesiogiai montuojamas apatinis mazgas, naudojamas kartu su alternatyvaus ilgio viršutinėmis žarnomis
• Pynės spalva ir raštas dera su visais MAGNUM valdymo kabeliais ir stabdžių žarnomis; visiškai skaidrus išorinis apvalkalas puikiai saugo dažus ar chromą nuo įbrėžimų ir niekada nekeičia spalvos
• Stabdžių žarnos pagamintos iš PTFE vidinio vamzdelio, DuPont™ Kevlar® aramidinio pluošto, aukštos kokybės Signature Magnum pynės ir PVC išorinio apvalkalo, kad būtų gerokai sumažintas žarnos plėtimasis
• Viršutinės, apatinės ir vidurinės stabdžių žarnos bei adapterių komplektai parduodami atskirai, kad būtų užtikrintas idealus pritaikymas
• Surinkta JAV
• Dyna ir Sportster modeliuose su vienu disku naudojami du komplektai – vienas viršutinis ir vienas apatinis.
• Softail modeliams naudojami 3 komplektai (išskyrus '18+ modelius su dviem diskais), o apatinis visiems yra pasirenkamas. Viršutiniai komplektai reikalingi keičiant vairą; galima naudoti viršutinės stabdžių žarnos adapterį arba '11 - '17 Softail modeliams – pasirenkamą ABS apatinės stabdžių žarnos komplektą su adapteriu.
• Softail modelių adapteris leidžia viršutinei stabdžių žarnai sujungti ABS valdiklį ('11 - '17) arba apatinę stabdžių žarną ('18+) su pagrindiniu cilindru
• Keičiant standartinį apatinės stabdžių žarnos mazgą '18+ Softail modeliuose su dviem diskais, adapteris NEREIKALINGAS. Naudojant AN-3 jungtis, viršutinė žarna jungiama tiesiai prie Magnum apatinio mazgo
• Touring modeliuose su dviem diskais naudojami trys komplektai – vienas viršutinis, vienas apatinis ir viena vidurinė žarna.
• Trike modeliuose naudojami du komplektai – vienas viršutinis ir viena vidurinė žarna. Apatinės žarnos nėra.
• Visiems ABS turintiems Touring ir Trike modeliams reikalinga Designer vidurinė ir viršutinė žarna. Vidurinė žarna jungiasi su viršutine stabdžių žarna gaubte arba nacelėje ir užbaigia maršrutą nuo pagrindinio cilindro iki ABS valdiklio. Apatinis komplektas pasirenkamas.
• Nestandartiniams pritaikymams reikia išmatuoti viršutinės stabdžių žarnos ilgį ir banjo kampą, kad būtų užtikrintas tinkamas pritaikymas.
• Harley-Davidson motociklams su ABS (stabdžių antiblokavimo sistema) reikalingi specialūs ABS viršutinės ir apatinės stabdžių žarnos komplektai. Nesilaikant šio reikalavimo gali pablogėti antiblokavimo stabdymo funkcija. Specialiai šioms paskirtims pagaminti „Magnum Shielding“ viršutinių stabdžių žarnų komplektai pažymėti raidėmis „ABS“, išspausdintomis tiesiai ant stabdžių žarnos.
• Softail, Dyna ir '14+ Sportster modelių viršutinės žarnos ilgis nustatomas naudojant standartinę OE pagrindinio cilindro stabdžių žarną kaip matavimo pavyzdį. Atitraukite guminį gaubtą ir išmatuokite nuo taško, kuriame minkšta, lanksti žarna įeina į apatinės dalies užspaudimo movą. Sekite stabdžių žarnos maršrutą iki pagrindinio cilindro.
• '18+ Softail – viršutinės žarnos keitimas pakartotinai naudojant standartinę apatinę stabdžių žarną (reikalingas adapteris). Ilgis nustatomas naudojant standartinę pagrindinio cilindro žarną kaip matavimo pavyzdį. Matuokite nuo apatinės stabdžių žarnos kolektoriaus vietos, kur tvirtinama viršutinė žarna, iki pagrindinio cilindro. Iš šio matmens atimkite 1.5” adapteriui ir suapvalinkite iki kito skaičiaus, kad nustatytumėte viršutinės žarnos ilgį.
• '18+ Softail su vienu disku viršutinės ir apatinės žarnos keitimui reikalingas adapteris (3 komplektai).
• Adapterio NEREIKIA, kai keičiamos abi '18+ Softail su dviem diskais stabdžių žarnos – viršutinė ir apatinė (2 komplektai). Viršutinė žarna jungiama tiesiai prie Magnum Designer dviejų diskų apatinės stabdžių žarnos. Vadovaukitės pirmiau pateikta instrukcija, neatimdami 1.5” adapteriui. Suapvalinus išmatuotas ilgis bus teisingas.
• Touring ir Trike modelių viršutinės žarnos ilgis matuojamas naudojant 49" vidurinę žarną kaip atskaitą, kad būtų nustatytas papildomas žarnos ilgis, reikalingas maršrutui nuo ABS valdiklio iki pagrindinio cilindro užbaigti. Šis matmuo bus viršutinės žarnos ilgis.

Prekės ženklas
MAGNUM SHIELDING
Pardavėjo dalies numeris
AS37234
Spalva/apdaila
Chrome, Sterling Chromite® II
Stabdžių sistemai
with ABS
Ilgis
86,5 cm (34")
Medžiaga
Stainless Steel
Modelis
Designer Series
Montavimo padėtis
Front, Upper
Gaminio pavadinimas
Brake Line
Tipas
Alternate Length
Vienetai
Each
Viršutinė banjo jungtis
10 mm 90° Banjo Fitting
