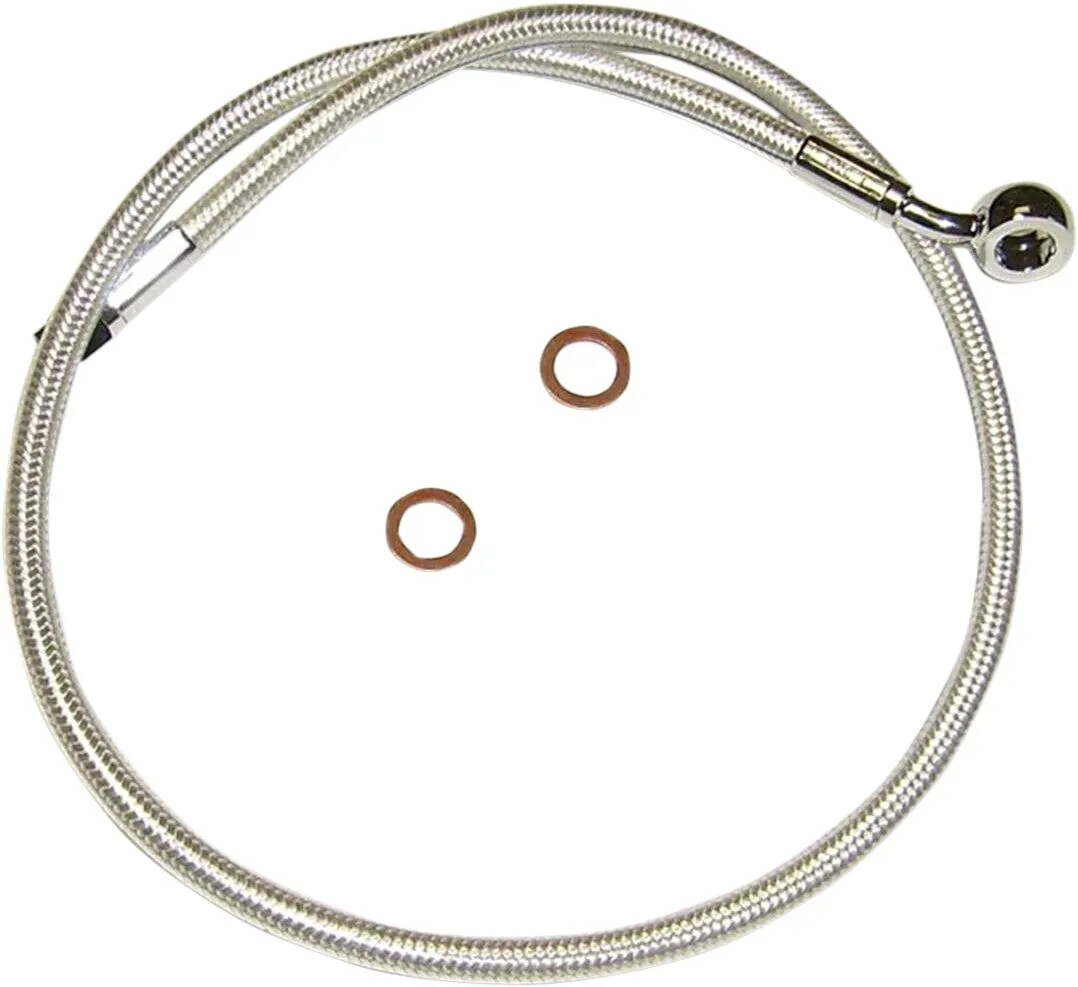

Priekinių stabdžių žarnelių komplektas MAGNUM SHIELDING Alternate Length Designer Series A

• Pagaminta naudojant patobulintą konstrukciją, sukurtą taip, kad atitiktų Harley-Davidson ABS reikalavimus standartinio ir alternatyvaus ilgio stabdžių žarnoms – sukurta tiesti tuo pačiu maršrutu kaip OEM žarnos
• Stabdžių komplektą sudaro tiesiogiai montuojamas apatinis mazgas, naudojamas kartu su alternatyvaus ilgio viršutinėmis žarnomis
• Pynės spalva ir raštas atitinka visus MAGNUM valdymo trosus ir stabdžių žarnas – krištolo skaidrumo išorinis apvalkalas puikiai saugo dažus ar chromą nuo subraižymo ir niekada nepakeičia spalvos
• Stabdžių žarnos pagamintos iš PTFE vidinio vamzdelio, DuPont™ Kevlar® aramido pluošto, aukščiausios kokybės Signature Magnum pynių ir išorinio PVC apvalkalo, kuris labai sumažina žarnos išsiplėtimą
• Viršutinės, apatinės, vidurinės stabdžių žarnos ir adapterių komplektai parduodami atskirai, kad būtų užtikrintas tikslus pritaikymas
• Surinkta JAV
• Dyna ir Sportster modeliams su vienu disku naudojami du komplektai – vienas viršutinis ir vienas apatinis.
• Softail modeliams naudojami 3 komplektai (išskyrus '18+ modelius su dviem diskais), o apatinis visiems yra pasirenkamas. Viršutiniai komplektai reikalingi keičiant vairą; naudojamas viršutinės stabdžių žarnos adapteris arba '11–'17 Softail modeliams – pasirenkamas ABS apatinės stabdžių žarnos komplektas, kuriame yra adapteris.
• Softail modelių adapteris leidžia viršutinei stabdžių žarnai sujungti ABS valdiklį ('11–'17) arba apatinę stabdžių žarną ('18+) su pagrindiniu cilindru
• Keičiant standartinį apatinės stabdžių žarnos mazgą '18+ Softail modeliuose su dviem diskais, adapteris nereikalingas. Naudojant AN-3 jungtis, viršutinė žarna jungiama tiesiai prie Magnum apatinio mazgo
• Touring modeliams su dviem diskais naudojami trys komplektai – vienas viršutinis, vienas apatinis ir viena vidurinė žarna.
• Trike modeliams naudojami du komplektai – vienas viršutinis ir viena vidurinė žarna. Apatinės nėra.
• Visiems Touring ir Trike modeliams su ABS reikalinga Designer vidurinė ir viršutinė žarna. Vidurinė žarna jungiasi su viršutine stabdžių žarna gaubte arba nacelėje ir užbaigia trasą nuo pagrindinio cilindro iki ABS valdiklio. Apatinis komplektas pasirenkamas.
• Nestandartiniams pritaikymams reikia išmatuoti viršutinės stabdžių žarnos ilgį ir banjo kampą, kad būtų užtikrintas tinkamas pritaikymas.
• Harley-Davidson motociklams su ABS (stabdžių antiblokavimo sistema) reikalingi specialūs ABS viršutinės ir apatinės stabdžių žarnos komplektai. Nesilaikant šio reikalavimo gali pablogėti antiblokavimo stabdymo galimybės. Magnum Shielding viršutinės stabdžių žarnos komplektai, pagaminti būtent šiems pritaikymams, pažymėti raidėmis “ABS”, tiesiogiai atspausdintomis ant stabdžių žarnos.
• Softail, Dyna ir '14+ Sportster modelių viršutinės žarnos ilgis nustatomas naudojant standartinę OE pagrindinio cilindro stabdžių žarną kaip orientyrą. Atitraukite guminį gaubtą ir išmatuokite nuo taško, kuriame minkšta lanksti žarna patenka į apatinėje dalyje esančią užspaudimo movą. Sekite stabdžių žarnos trasą iki pagrindinio cilindro.
• '18+ Softail – viršutinės žarnos keitimas pakartotinai naudojant standartinę apatinę stabdžių žarną. (reikalingas adapteris) Ilgis nustatomas naudojant standartinę pagrindinio cilindro žarną kaip orientyrą. Išmatuokite nuo apatinės stabdžių žarnos kolektoriaus, kuriame tvirtinama viršutinė žarna, iki pagrindinio cilindro. Iš šio matmens atimkite 1.5” adapteriui ir suapvalinkite iki kito skaičiaus, kad nustatytumėte viršutinės žarnos ilgį.
• '18+ Softail su vienu disku viršutinės ir apatinės žarnos keitimui reikalingas adapteris (3 komplektai).
• Adapteris NEREIKALINGAS keičiant abi '18+ Softail su dviem diskais viršutinę ir apatinę stabdžių žarnas. (2 komplektai) Viršutinė žarna jungiama tiesiai prie Magnum Designer apatinės stabdžių žarnos su dviem diskais. Vadovaukitės pirmiau pateikta instrukcija neatimdami 1.5” adapteriui. Suapvalinus išmatuotas ilgis bus tinkamas.
• Touring ir Trike modelių viršutinės žarnos ilgis matuojamas naudojant 49" vidurinę žarną kaip atskaitą, kad būtų nustatytas papildomas žarnos ilgis, reikalingas trasai nuo ABS valdiklio iki pagrindinio cilindro užbaigti. Šis matmuo bus viršutinės žarnos ilgis.

Prekės ženklas
MAGNUM SHIELDING
Tiekėjo dalies numeris
AS37624
Spalva/apdaila
Chromas, Sterling Chromite® II
Stabdžių sistemai
su ABS
Ilgis
61 cm (24")
Medžiaga
Nerūdijantis plienas
Modelis
Designer serija
Montavimo padėtis
Priekinė, viršutinė
Gaminio pavadinimas
Stabdžių žarna
Tipas
Alternatyvus ilgis
Vienetai
Vienas
Viršutinė banjo jungtis
10 mm 180° banjo jungtis
