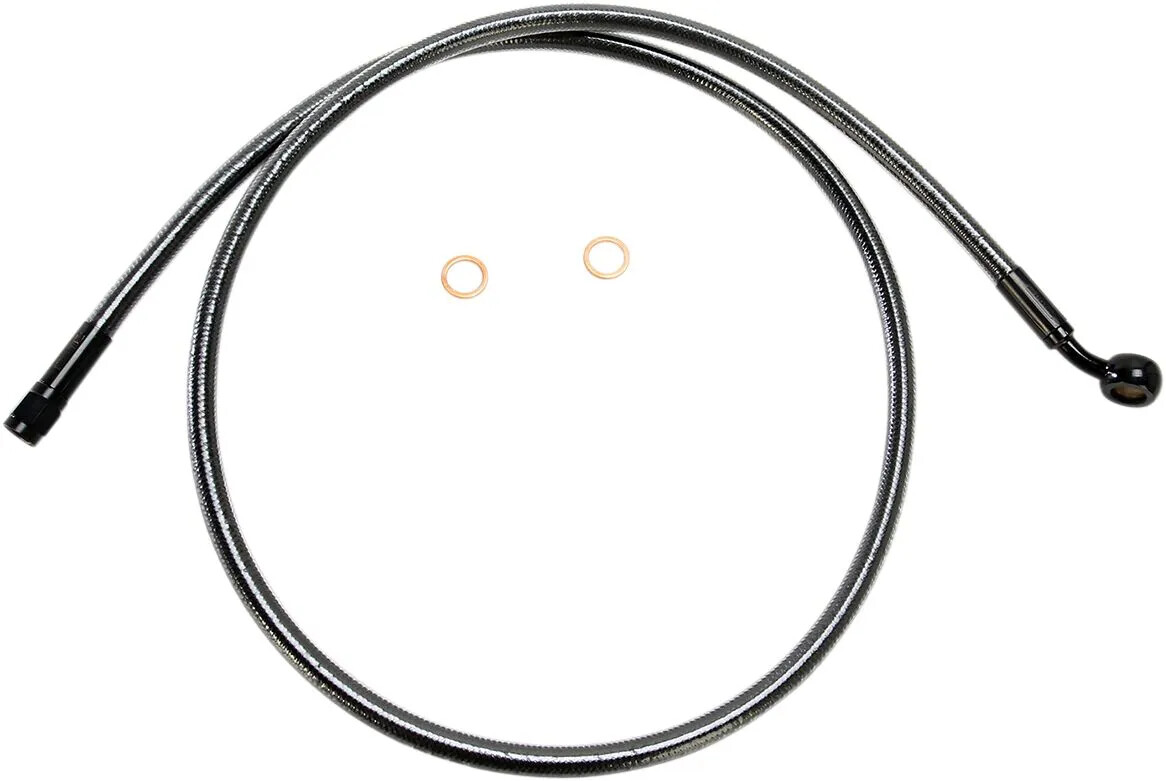

Priekinių stabdžių žarnelių komplektas MAGNUM SHIELDING Alternate Length Designer Series A

• Pagaminta naudojant patobulintą konstrukciją, suderinamą su Harley-Davidson ABS reikalavimais standartinio ir alternatyvaus ilgio stabdžių žarnelėms, suprojektuota tiesti tuo pačiu maršrutu kaip originalios žarnelės
• Stabdžių komplektą sudaro tiesiogiai montuojamas apatinis mazgas, naudojamas kartu su alternatyvaus ilgio viršutinėmis žarnelėmis
• Pynės spalva ir raštas atitinka visus MAGNUM valdymo trosus ir stabdžių žarneles; krištolo skaidrumo išorinis apvalkalas puikiai apsaugo dažus ar chromą nuo įbrėžimų ir niekada nekeičia spalvos
• Stabdžių žarnelės pagamintos iš PTFE vidinio vamzdelio, DuPont™ Kevlar® aramido pluošto, aukščiausios kokybės Signature Magnum pynių ir išorinio PVC apvalkalo, kuris gerokai sumažina žarnelės plėtimąsi
• Viršutinės, apatinės, vidurinės stabdžių žarnelės ir adapterių komplektai parduodami atskirai, kad būtų užtikrintas nepriekaištingas pritaikymas
• Surinkta JAV
• Dyna ir Sportster modeliams su vienu disku naudojami du komplektai – vienas viršutinis ir vienas apatinis.
• Softail modeliams naudojami 3 komplektai (išskyrus '18+ modelius su dviem diskais), o apatinis visiems yra pasirenkamas. Keičiant vairą reikalingi viršutiniai komplektai; naudokite viršutinės stabdžių žarnelės adapterį arba '11–'17 Softail modeliams pasirenkamą ABS apatinės stabdžių žarnelės komplektą su adapteriu.
• Softail modelių adapteris leidžia viršutinei stabdžių žarnelei sujungti ABS valdiklį ('11–'17) arba apatinę stabdžių žarnelę ('18+) su pagrindiniu cilindru
• Keičiant '18+ Softail modelių su dviem diskais originalų apatinės stabdžių žarnelės mazgą, adapteris nereikalingas. Naudojant AN-3 jungtis, viršutinė žarnelė jungiama tiesiai prie Magnum apatinio mazgo
• Touring modeliams su dviem diskais naudojami trys komplektai – vienas viršutinis, vienas apatinis ir viena vidurinė žarnelė.
• Trike modeliams naudojami du komplektai – vienas viršutinis ir viena vidurinė žarnelė. Apatinės nėra.
• Visiems ABS turintiems Touring ir Trike modeliams reikalingos Designer vidurinė ir viršutinė žarnelės. Vidurinė žarnelė sujungiama su viršutine stabdžių žarnele aptake arba apvalkale ir užbaigia maršrutą nuo pagrindinio cilindro iki ABS valdiklio. Apatinis komplektas pasirenkamas.
• Nestandartiniams pritaikymams reikia išmatuoti viršutinės stabdžių žarnelės ilgį ir banjo kampą, kad būtų užtikrintas tinkamas pritaikymas.
• Harley-Davidson motociklams su ABS (stabdžių antiblokavimo sistema) reikalingi specialūs ABS viršutinės ir apatinės stabdžių žarnelių komplektai. To nepadarius gali būti sutrikdytas stabdžių antiblokavimo veikimas. Specialiai šiems pritaikymams pagaminti Magnum Shielding viršutinių stabdžių žarnelių komplektai pažymėti tiesiai ant stabdžių žarnos atspausdintomis raidėmis „ABS“.
• Softail, Dyna ir '14+ Sportster modelių viršutinės žarnelės ilgis nustatomas naudojant originalią OE pagrindinio cilindro stabdžių žarnelę kaip matavimo nuorodą. Atitraukite guminį apvalkalą ir išmatuokite nuo taško, kuriame minkšta, lanksti žarnelė įeina į apatinės dalies užspaudimo įvorę. Sekite stabdžių žarnelės maršrutą iki pagrindinio cilindro.
• '18+ Softail – viršutinės žarnelės keitimas naudojant originalią apatinę stabdžių žarnelę. (Reikalingas adapteris) Ilgis nustatomas naudojant originalią pagrindinio cilindro žarnelę kaip nuorodą. Matuokite nuo apatinės stabdžių žarnelės kolektoriaus, prie kurio tvirtinama viršutinė žarnelė, iki pagrindinio cilindro. Iš šio matmens atimkite 1.5” adapteriui ir suapvalinkite iki kito skaičiaus, kad nustatytumėte viršutinės žarnelės ilgį.
• '18+ Softail su vienu disku viršutinei ir apatinei žarnelėms pakeisti reikalingas adapteris (3 komplektai).
• Adapteris NEREIKALINGAS keičiant abi '18+ Softail su dviem diskais stabdžių žarneles – viršutinę ir apatinę. (2 komplektai) Viršutinė žarnelė jungiama tiesiai prie Magnum Designer apatinės žarnelės su dviem diskais. Vadovaukitės pirmiau pateikta instrukcija neatimdami 1.5” adapteriui. Suapvalintas išmatuotas ilgis bus teisingas.
• Touring ir Trike modelių viršutinės žarnelės ilgis matuojamas naudojant 49" vidurinę žarnelę kaip nuorodą, kad būtų nustatytas papildomas ilgis, reikalingas maršrutui nuo ABS valdiklio iki pagrindinio cilindro užbaigti. Šis matmuo yra viršutinės žarnelės ilgis.

Prekės ženklas
MAGNUM SHIELDING
Pardavėjo dalies numeris
AS47142
Spalva/apdaila
Juoda, juodas perlas
Stabdžių sistemai
su ABS
Ilgis
106,5 cm (42")
Medžiaga
Nerūdijantis plienas
Modelis
Designer Series
Montavimo padėtis
Priekinė, viršutinė
Gaminio pavadinimas
Stabdžių žarnelė
Tipas
Alternatyvus ilgis
Vienetai
Vnt.
Viršutinė banjo jungtis
10 mm 35° banjo jungtis
