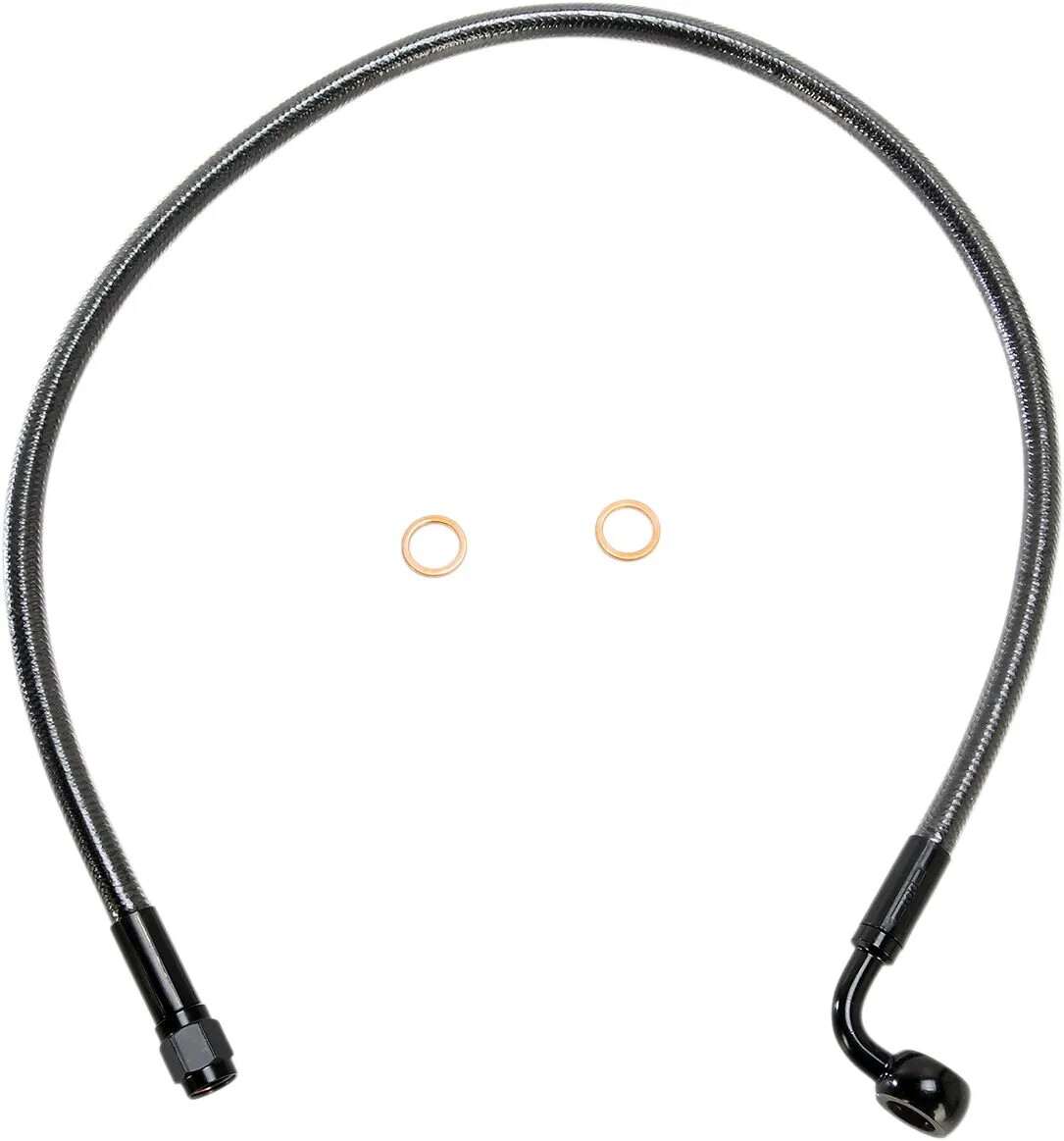

Priekinių stabdžių žarnelių komplektas MAGNUM SHIELDING Alternate Length Designer Series A

• Pagaminta naudojant patobulintą konstrukciją, suderinamą su Harley-Davidson ABS reikalavimais standartinio ir alternatyvaus ilgio stabdžių žarnelėms – skirta eiti tuo pačiu maršrutu kaip originalios žarnelės
• Stabdžių komplektą sudaro tiesiogiai montuojamas apatinis mazgas, naudojamas kartu su alternatyvaus ilgio viršutinėmis žarnelėmis
• Pynės spalva ir raštas atitinka visus MAGNUM valdymo trosus ir stabdžių žarneles – visiškai skaidrus išorinis apvalkalas puikiai apsaugo dažus ar chromą nuo subraižymo ir niekada nekeičia spalvos
• Stabdžių žarnelės pagamintos iš PTFE vidinio vamzdelio, DuPont™ Kevlar® aramidinio pluošto, aukščiausios klasės Signature Magnum pynės ir išorinio PVC apvalkalo, kuris gerokai sumažina žarnelės išsiplėtimą
• Viršutinės, apatinės, vidurinės stabdžių žarnelės ir adapterių komplektai parduodami atskirai, kad būtų užtikrintas idealus pritaikymas
• Surinkta JAV
• Dyna ir Sportster modeliams su vienu disku naudojami du komplektai – vienas viršutinis ir vienas apatinis.
• Softail modeliams naudojami 3 komplektai (išskyrus '18+ modelius su dviem diskais), o apatinis komplektas visiems yra pasirenkamas. Viršutiniai komplektai reikalingi keičiant vairą; naudokite viršutinės stabdžių žarnelės adapterį arba '11–'17 Softail modeliams pasirenkamą ABS apatinės stabdžių žarnelės komplektą, kuriame yra adapteris.
• Softail modelių adapteris leidžia viršutinei stabdžių žarnelei sujungti ABS valdiklį ('11–'17) arba apatinę stabdžių žarnelę ('18+) su pagrindiniu cilindru
• Jei '18+ Softail modeliuose su dviem diskais keičiamas originalus apatinės stabdžių žarnelės mazgas, adapterio nereikia. Naudojant AN-3 jungtis, viršutinė žarnelė jungiama tiesiai prie Magnum apatinio mazgo
• Touring modeliams su dviem diskais naudojami trys komplektai – vienas viršutinis, vienas apatinis ir vienas vidurinis.
• Trike modeliams naudojami du komplektai – vienas viršutinis ir vienas vidurinis. Apatinio komplekto nėra.
• Visiems Touring ir Trike modeliams su ABS reikalinga Designer vidurinė ir viršutinė žarnelė. Vidurinė žarnelė jungiasi su viršutine stabdžių žarnele aptake arba nacelėje ir užbaigia maršrutą nuo pagrindinio cilindro iki ABS valdiklio. Apatinis komplektas pasirenkamas.
• Nestandartiniams pritaikymams reikia išmatuoti viršutinės stabdžių žarnelės ilgį ir banjo kampą, kad būtų užtikrintas tinkamas pritaikymas.
• Harley-Davidson motociklams su ABS (stabdžių antiblokavimo sistema) reikalingi specialūs ABS viršutinės ir apatinės stabdžių žarnelių komplektai. Nesilaikant šio reikalavimo gali sutrikti stabdžių antiblokavimo funkcija. Specialiai šioms reikmėms pagaminti Magnum Shielding viršutinės stabdžių žarnelės komplektai pažymėti raidėmis „ABS“, atspausdintomis tiesiai ant stabdžių žarnelės.
• Softail, Dyna ir '14+ Sportster modelių viršutinės žarnelės ilgis nustatomas naudojant originalią OE pagrindinio cilindro stabdžių žarnelę kaip orientyrą. Atitraukite guminį gaubtelį ir išmatuokite nuo vietos, kur minkšta lanksti žarnelė įeina į apatinės dalies užspaudimo įvorę. Sekite stabdžių žarnelės maršrutą iki pagrindinio cilindro.
• '18+ Softail – viršutinės žarnelės keitimas pakartotinai naudojant originalią apatinę stabdžių žarnelę. (reikalingas adapteris) Ilgis nustatomas naudojant originalią pagrindinio cilindro žarnelę kaip orientyrą. Išmatuokite nuo apatinės stabdžių žarnelės kolektoriaus, prie kurio tvirtinama viršutinė žarnelė, iki pagrindinio cilindro. Iš šio matmens atimkite 1.5” adapteriui ir suapvalinkite iki kito skaičiaus, kad nustatytumėte viršutinės žarnelės ilgį.
• '18+ Softail su vienu disku viršutinės ir apatinės žarnelės keitimui reikalingas adapteris (3 komplektai).
• Adapterio NEREIKIA keičiant abi '18+ Softail su dviem diskais viršutinę ir apatinę stabdžių žarneles. (2 komplektai) Viršutinė žarnelė jungiama tiesiai prie Magnum Designer apatinės žarnelės, skirtos dviem diskams. Vadovaukitės pirmiau pateiktais nurodymais, neatimdami 1.5” adapteriui. Suapvalintas išmatuotas ilgis bus teisingas.
• Touring ir Trike modelių viršutinės žarnelės ilgis matuojamas naudojant 49" vidurinę žarnelę kaip atskaitą, kad būtų nustatytas papildomas ilgis, reikalingas maršrutui nuo ABS valdiklio iki pagrindinio cilindro užbaigti. Šis matmuo bus viršutinės žarnelės ilgis.

Prekės ženklas
MAGNUM SHIELDING
Pardavėjo dalies numeris
AS47224
Spalva/apdaila
Juoda, juoda perlinė
Stabdžių sistemai
su ABS
Ilgis
61 cm (24")
Medžiaga
Nerūdijantis plienas
Modelis
Designer Series
Montavimo padėtis
Priekinė, viršutinė
Produkto pavadinimas
Stabdžių žarnelė
Tipas
Alternatyvus ilgis
Vienetai
Vienetas
Viršutinė banjo jungtis
10 mm 90° banjo jungtis

Alternate Length Designer Series ABS-Specific Front Brake Line Kit
