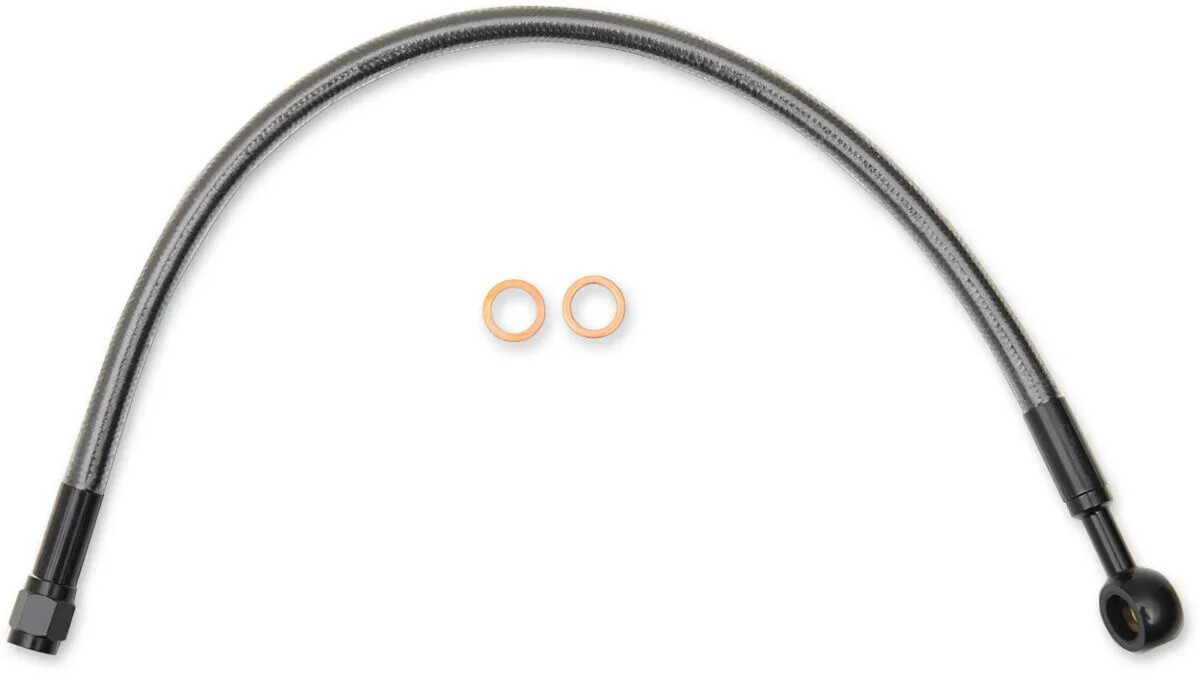

Priekinių stabdžių žarnelių komplektas MAGNUM SHIELDING Alternate Length Designer Series A

• Pagaminta naudojant patobulintą konstrukciją, skirtą suderinamumui su Harley-Davidson ABS reikalavimais standartinio ir alternatyvaus ilgio stabdžių vamzdeliams – sukurta taip, kad eitų tuo pačiu maršrutu kaip originalūs vamzdeliai
• Stabdžių komplektą sudaro tiesiogiai montuojamas apatinis mazgas, naudojamas kartu su alternatyvaus ilgio viršutiniais vamzdeliais
• Pintos dangos spalva ir raštas atitinka visus MAGNUM valdymo kabelius ir stabdžių vamzdelius – krištolo skaidrumo išorinė danga puikiai apsaugo dažus ar chromą nuo įbrėžimų ir niekada nepakeičia spalvos
• Stabdžių vamzdeliai pagaminti iš PTFE vidinio vamzdelio, DuPont™ Kevlar® aramido pluošto, aukščiausios kokybės Signature Magnum pynės ir išorinės PVC dangos, kad būtų gerokai sumažintas vamzdelio išsiplėtimas
• Viršutinio, apatinio ir vidurinio stabdžių vamzdelių bei adapterių komplektai parduodami atskirai, kad būtų užtikrintas idealus pritaikymas
• Surinkta JAV
• Dyna ir Sportster modeliams su vienu disku reikia dviejų komplektų – vieno viršutinio ir vieno apatinio.
• Softail modeliams reikia 3 komplektų (išskyrus '18+ modelius su dviem diskais), apatinis komplektas visiems yra pasirenkamas. Viršutiniai komplektai reikalingi keičiant vairą; naudojant viršutinio stabdžių vamzdelio adapterį arba '11–'17 Softail modeliams – pasirenkamą ABS apatinio stabdžių vamzdelio komplektą su adapteriu.
• Softail modelių adapteris leidžia viršutiniam stabdžių vamzdeliui sujungti ABS valdiklį ('11–'17) arba apatinį stabdžių vamzdelį ('18+) su pagrindiniu cilindru
• Keičiant standartinį apatinio stabdžių vamzdelio mazgą '18+ Softail modeliuose su dviem diskais, adapteris nereikalingas. Naudojant AN-3 jungtis, viršutinis vamzdelis jungiamas tiesiai prie Magnum apatinio mazgo
• Touring modeliams su dviem diskais reikia trijų komplektų – vieno viršutinio, vieno apatinio ir vieno vidurinio.
• Trike modeliams reikia dviejų komplektų – vieno viršutinio ir vieno vidurinio. Apatinio komplekto nėra.
• Visiems ABS turintiems Touring ir Trike modeliams reikalingi Designer vidurinis ir viršutinis vamzdeliai. Vidurinis vamzdelis jungiasi prie viršutinio stabdžių vamzdelio aptake arba nacelėje ir užbaigia maršrutą nuo pagrindinio cilindro iki ABS valdiklio. Apatinis komplektas pasirenkamas.
• Nestandartiniams pritaikymams reikia išmatuoti viršutinio stabdžių vamzdelio ilgį ir banjo kampą, kad būtų užtikrintas tinkamas pritaikymas.
• Harley-Davidson motociklams su ABS (stabdžių antiblokavimo sistema) reikalingi ABS skirti viršutinio ir apatinio stabdžių vamzdelių komplektai. To nepadarius gali sutrikti stabdžių antiblokavimo funkcija. Specialiai šioms reikmėms pagaminti Magnum Shielding viršutinių stabdžių vamzdelių komplektai pažymėti raidėmis “ABS”, išspausdintomis tiesiai ant stabdžių žarnos.
• Softail, Dyna ir '14+ Sportster modelių viršutinio vamzdelio ilgis nustatomas kaip orientyrą naudojant originalų OE pagrindinio cilindro stabdžių vamzdelį. Atitraukite guminį gaubtą ir matuokite nuo taško, kuriame minkštas lankstus vamzdelis įeina į apatinės dalies presuotą žiedą. Sekite stabdžių vamzdelio maršrutą iki pagrindinio cilindro.
• '18+ Softail – viršutinio vamzdelio keitimas pakartotinai naudojant standartinį apatinį stabdžių vamzdelį. (reikalingas adapteris) Ilgis nustatomas kaip orientyrą naudojant standartinį pagrindinio cilindro vamzdelį. Matuokite nuo apatinio stabdžių vamzdelio kolektoriaus, prie kurio tvirtinamas viršutinis vamzdelis, iki pagrindinio cilindro. Iš šio matmens atimkite 1.5” adapteriui ir suapvalinkite iki artimiausio didesnio skaičiaus, kad nustatytumėte viršutinio vamzdelio ilgį.
• '18+ Softail vieno disko viršutinio ir apatinio vamzdelių keitimui reikalingas adapteris (3 komplektai).
• Adapteris NEREIKALINGAS keičiant abu '18+ Softail modelių su dviem diskais stabdžių vamzdelius – viršutinį ir apatinį. (2 komplektai) Viršutinis vamzdelis jungiamas tiesiai prie Magnum Designer dviejų diskų apatinio stabdžių vamzdelio. Vadovaukitės pirmiau pateiktais nurodymais neatimdami 1.5” adapteriui. Suapvalinus į didesnę pusę, išmatuotas ilgis bus tinkamas.
• Touring ir Trike modelių viršutinio vamzdelio ilgis matuojamas naudojant 49" vidurinį vamzdelį kaip atskaitą, kad būtų nustatytas papildomas vamzdelio ilgis, reikalingas maršrutui nuo ABS valdiklio iki pagrindinio cilindro užbaigti. Šis matmuo bus viršutinio vamzdelio ilgis.

AS47620; 51 cm (20"); 10 mm 180°
