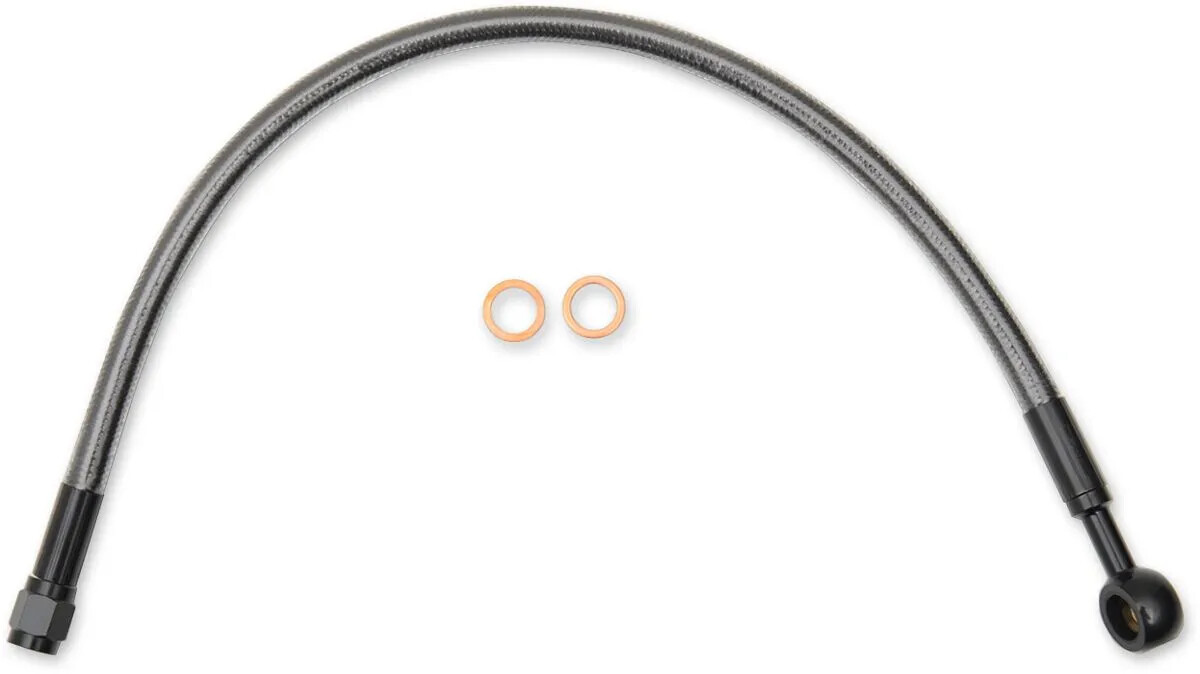

Priekinių stabdžių žarnelių komplektas MAGNUM SHIELDING Alternate Length Designer Series A

• Pagaminta naudojant patobulintą konstrukciją, suderinamą su Harley-Davidson ABS reikalavimais standartinio ir alternatyvaus ilgio stabdžių žarnoms – sukurta tiesti tuo pačiu maršrutu kaip OEM žarnos
• Stabdžių komplektą sudaro tiesiogiai montuojamas apatinis mazgas, naudojamas kartu su alternatyvaus ilgio viršutinėmis žarnomis
• Pynės spalva ir raštas dera su visais MAGNUM valdymo kabeliais ir stabdžių žarnomis – krištolo skaidrumo išorinis apvalkalas puikiai apsaugo dažus ar chromą nuo įbrėžimų ir niekada nepakeičia spalvos
• Stabdžių žarnos pagamintos iš PTFE vidinio vamzdelio, DuPont™ Kevlar® aramidinio pluošto, aukščiausios kokybės Signature Magnum pynių ir išorinio PVC apvalkalo, kuris gerokai sumažina žarnos išsiplėtimą
• Viršutinės, apatinės, vidurinės stabdžių žarnos ir adapterių komplektai parduodami atskirai, kad būtų užtikrintas idealus pritaikymas
• Surinkta JAV
• Dyna ir Sportster modeliams su vienu disku naudojami du komplektai – vienas viršutinis ir vienas apatinis.
• Softail modeliams naudojami 3 komplektai (išskyrus '18+ modelius su dviem diskais), o apatinis visiems yra pasirenkamas. Viršutiniai komplektai būtini keičiant vairą; naudojamas viršutinės stabdžių žarnos adapteris arba '11–'17 Softail modeliams pasirenkamas ABS apatinės stabdžių žarnos komplektas su adapteriu.
• Softail modelių adapteris leidžia viršutinei stabdžių žarnai užbaigti jungtį nuo ABS valdiklio ('11–'17) arba apatinės stabdžių žarnos ('18+) iki pagrindinio cilindro
• Keičiant '18+ Softail su dviem diskais standartinį apatinės stabdžių žarnos mazgą, adapteris nereikalingas. Naudojant AN-3 jungtis, viršutinė žarna jungiama tiesiai prie Magnum apatinio mazgo
• Touring modeliams su dviem diskais naudojami trys komplektai – vienas viršutinis, vienas apatinis ir viena vidurinė žarna.
• Trike modeliams naudojami du komplektai – vienas viršutinis ir vienas vidurinis. Apatinės žarnos nėra.
• Visiems ABS turintiems Touring ir Trike modeliams reikalingos Designer vidurinė ir viršutinė žarnos. Vidurinė žarna jungiasi prie viršutinės stabdžių žarnos apdailoje arba nacelėje ir užbaigia trasą nuo pagrindinio cilindro iki ABS valdiklio. Apatinis komplektas pasirenkamas.
• Nestandartiniams pritaikymams būtina išmatuoti viršutinės stabdžių žarnos ilgį ir banjo kampą, kad būtų užtikrintas tinkamas pritaikymas.
• Harley-Davidson motociklams su ABS (stabdžių antiblokavimo sistema) reikalingi specialūs ABS viršutinės ir apatinės stabdžių žarnų komplektai. To nepadarius gali pablogėti antiblokavimo stabdymo veikimas. Specialiai šioms reikmėms pagaminti Magnum Shielding viršutinės stabdžių žarnos komplektai pažymėti tiesiai ant stabdžių žarnos atspausdintomis raidėmis „ABS“.
• Softail, Dyna ir '14+ Sportster modelių viršutinės žarnos ilgis nustatomas naudojant standartinę OE pagrindinio cilindro stabdžių žarną kaip nuorodą. Atitraukite guminį gaubtą ir išmatuokite nuo vietos, kur minkšta lanksti žarna patenka į apatinės dalies užspaudimo movą. Sekite stabdžių žarnos trasą iki pagrindinio cilindro.
• '18+ Softail – viršutinės žarnos keitimas pakartotinai naudojant standartinę apatinę stabdžių žarną. (reikalingas adapteris) Ilgis nustatomas naudojant standartinę pagrindinio cilindro žarną kaip nuorodą. Matuokite nuo apatinės stabdžių žarnos kolektoriaus, kuriame tvirtinama viršutinė žarna, iki pagrindinio cilindro. Iš šio matmens atimkite 1.5” adapteriui ir suapvalinkite iki kito skaičiaus, kad nustatytumėte viršutinės žarnos ilgį.
• '18+ Softail su vienu disku viršutinės ir apatinės žarnos keitimui reikalingas adapteris (3 komplektai).
• Adapteris NEREIKALINGAS keičiant abi '18+ Softail su dviem diskais stabdžių žarnas – viršutinę ir apatinę. (2 komplektai) Viršutinė žarna jungiama tiesiai prie Magnum Designer dviejų diskų apatinės stabdžių žarnos. Vadovaukitės pirmiau pateikta instrukcija, neatimdami 1.5” adapteriui. Suapvalintas išmatuotas ilgis bus tinkamas.
• Touring ir Trike modelių viršutinės žarnos ilgis matuojamas naudojant 49" vidurinę žarną kaip nuorodą, kad būtų nustatytas papildomas žarnos ilgis, reikalingas trasai nuo ABS valdiklio iki pagrindinio cilindro užbaigti. Šis matmuo bus viršutinės žarnos ilgis.

Prekės ženklas
MAGNUM SHIELDING
Tiekėjo dalies numeris
AS47624
Spalva/apdaila
Black, Black Pearl
Stabdžių sistemai
su ABS
Ilgis
61 cm (24")
Medžiaga
Nerūdijantis plienas
Modelis
Designer Series
Montavimo padėtis
Priekinė, viršutinė
Produkto pavadinimas
Stabdžių žarna
Tipas
Alternatyvus ilgis
Vienetai
Vnt.
Viršutinė banjo jungtis
10 mm 180° banjo jungtis
