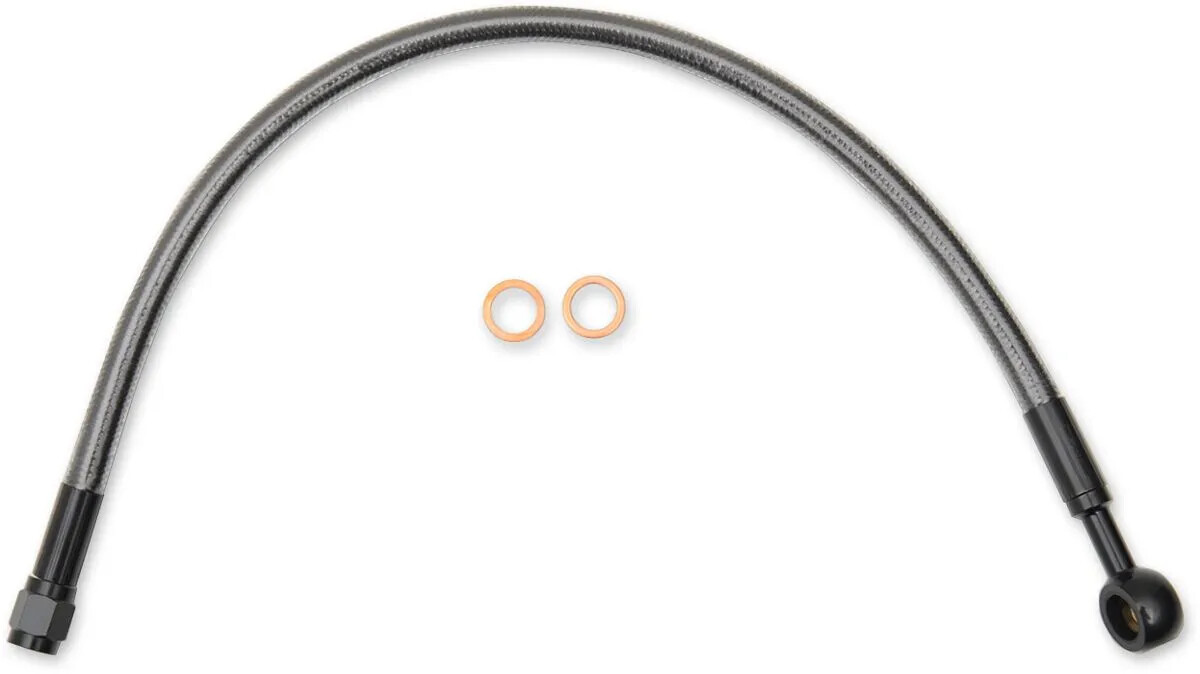

Stabdžių žarnelių komplektas MAGNUM SHIELDING Alternate Length Designer Series ABS-specifi

• Pagaminta naudojant patobulintą konstrukciją, suderinamą su Harley-Davidson ABS reikalavimais standartinio ir alternatyvaus ilgio stabdžių žarnelėms – sukurta kloti tuo pačiu maršrutu kaip originalios žarnelės
• Stabdžių komplektą sudaro tiesiogiai montuojamas apatinis mazgas, naudojamas kartu su alternatyvaus ilgio viršutinėmis žarnelėmis
• Pynės spalva ir raštas atitinka visus MAGNUM valdymo trosus ir stabdžių žarneles – visiškai skaidrus išorinis apvalkalas puikiai apsaugo dažus ar chromą nuo įbrėžimų ir niekada nekeičia spalvos
• Stabdžių žarnelės pagamintos iš PTFE vidinio vamzdelio, DuPont™ Kevlar® aramido pluošto, aukščiausios klasės Signature Magnum pynės ir išorinio PVC apvalkalo, kuris gerokai sumažina žarnelės išsiplėtimą
• Viršutinės, apatinės ir vidurinės stabdžių žarnelės bei adapterių komplektai parduodami atskirai, kad būtų užtikrintas nepriekaištingas pritaikymas
• Surinkta JAV
• Dyna ir Sportster modeliams su vienu disku naudojami du komplektai – vienas viršutinis ir vienas apatinis.
• Softail modeliams naudojami 3 komplektai (išskyrus '18+ modelius su dviem diskais), o apatinis komplektas visiems yra pasirenkamas. Viršutiniai komplektai reikalingi keičiant vairą; naudokite viršutinės stabdžių žarnelės adapterį arba '11 - '17 Softail modeliams pasirenkamą ABS apatinės stabdžių žarnelės komplektą, kuriame yra adapteris.
• Softail modelių adapteris leidžia viršutinei stabdžių žarnelei sujungti ABS valdiklį ('11 - '17) arba apatinę stabdžių žarnelę ('18+) su pagrindiniu cilindru
• Keičiant standartinį apatinės stabdžių žarnelės mazgą '18+ Softail modeliuose su dviem diskais, adapteris nereikalingas. Naudojant AN-3 jungtis, viršutinė žarnelė jungiama tiesiai prie Magnum apatinio mazgo
• Touring modeliams su dviem diskais naudojami trys komplektai – vienas viršutinis, vienas apatinis ir viena vidurinė žarnelė.
• Trike modeliams naudojami du komplektai – vienas viršutinis ir viena vidurinė žarnelė. Apatinės nėra.
• Visiems ABS turintiems Touring ir Trike modeliams reikalinga Designer vidurinė ir viršutinė žarnelė. Vidurinė žarnelė jungiasi su viršutine stabdžių žarnele aptakoje arba nacelėje ir užbaigia maršrutą nuo pagrindinio cilindro iki ABS valdiklio. Apatinis komplektas yra pasirenkamas.
• Nestandartiniams pritaikymams reikia išmatuoti viršutinės stabdžių žarnelės ilgį ir banjo kampą, kad būtų užtikrintas tinkamas montavimas.
• Harley-Davidson motociklams su ABS (stabdžių antiblokavimo sistema) reikalingi specialūs ABS viršutinės ir apatinės stabdžių žarnelių komplektai. To nepadarius gali sutrikti antiblokavimo stabdymo veikimas. Specialiai šioms paskirtims pagaminti Magnum Shielding viršutinės stabdžių žarnelės komplektai atpažįstami pagal tiesiai ant stabdžių žarnos atspausdintas raides „ABS“.
• Softail, Dyna ir '14+ Sportster modelių viršutinės žarnelės ilgis nustatomas kaip matuoklį naudojant standartinę OE pagrindinio cilindro stabdžių žarnelę. Patraukite guminį apvalkalą ir matuokite nuo vietos, kur minkšta lanksti žarnelė įeina į apatinės dalies užspaustą žiedą. Sekite stabdžių žarnelės maršrutą iki pagrindinio cilindro.
• '18+ Softail – viršutinės žarnelės keitimas pakartotinai naudojant standartinę apatinę stabdžių žarnelę. (reikalingas adapteris) Ilgis nustatomas naudojant standartinę pagrindinio cilindro žarnelę. Matuokite nuo apatinės stabdžių žarnelės kolektoriaus, kuriame tvirtinama viršutinė žarnelė, iki pagrindinio cilindro. Iš šio matmens atimkite 1.5” adapteriui ir suapvalinkite iki kito skaičiaus, kad nustatytumėte viršutinės žarnelės ilgį.
• '18+ Softail su vienu disku viršutinės ir apatinės žarnelių keitimui reikalingas adapteris (3 komplektai).
• Adapterio NEREIKIA keičiant abi '18+ Softail su dviem diskais stabdžių žarneles. (2 komplektai) Viršutinė žarnelė jungiama tiesiai prie Magnum Designer dviejų diskų apatinės stabdžių žarnelės. Vadovaukitės pirmiau pateikta instrukcija neatimdami 1.5” adapteriui. Suapvalinus išmatuotas ilgis bus tinkamas.
• Touring ir Trike modelių viršutinės žarnelės ilgis matuojamas naudojant 49" vidurinę žarnelę kaip nuorodą, kad būtų nustatytas papildomas ilgis, reikalingas maršrutui nuo ABS valdiklio iki pagrindinio cilindro. Šis matmuo bus viršutinės žarnelės ilgis.

Prekės ženklas
MAGNUM SHIELDING
Tiekėjo dalies numeris
AS47619
Spalva/apdaila
Juoda, juoda perlamutrinė
Stabdžių sistemai
su ABS
Ilgis
48,5 cm (19")
Medžiaga
Nerūdijantis plienas
Modelis
Designer serija
Montavimo padėtis
Priekinė, viršutinė
Produkto pavadinimas
Stabdžių žarnelė
Tipas
Alternatyvus ilgis
Vienetai
Vienas
Viršutinė banjo jungtis
10 mm 180° banjo jungtis

AS47619; 48,5 cm (19"); 10 mm 180° banjo jungtis
